三網融合時代有線數字電視網絡的發展
甘 正 寧

[論文摘要]：本文分析了廣電網絡的現狀及有線電視網絡改造的緊迫性和必要性，從有線電視網絡模型、技術要求、網絡設計等指標進行分析，只有加快有線電視網絡的改造升級，才能適應三網融合發展的大方向。

關鍵詞：三網融合 廣電網絡由小網變大網 標清高高清 由看電視變用電視

一、序言
“三網融合”是一種廣義的說法，在現階段并不意味著電信網、廣播電視網和互聯網三大網絡的物理合一，主要是指業務應用的融合。三大網絡通過技術改造，能夠提供包括語音、數據、圖像等綜合多媒體的通信業務，老百姓通過一張網絡可以完成上網看電視、打電話等幾乎所有的日常信息處理。
三網融合是數字、網絡等信息技術發展的必然趨勢。推進三網融合主要的四項任務是：一是推動廣電、電信業務雙向進入，明確雙向進入的業務范圍，組織試點方案，進一步加強市場監管；二是加強網絡建設改造和統籌規劃，加快有線數字電視網絡建設和整合，推動電信網寬帶工程建設以及加強網絡統籌規劃和共建共享；三是強化網絡信息安全和文化安全監管，落實網絡信息安全和文化安全管理職責，加強技術監控系統建設；四是切實推動產業發展，大力發展新興產業革命，加強信息技術產品研發和制造，加快建立適應三網融合的國際標準體系。三網融合不僅僅是廣電與電信業務的對等開發，更重要的是服務業態的創新，真正讓用戶感受到三網融合帶來的全新視聽享受和方便快捷的服務，讓用戶體驗到三網融合帶來的新變化。
而廣電總局主導的NGB建設也開始提速，而包括上海、杭州在內的12個三網融合試點城市成為NGB布網的排頭兵。下一代廣播電視網是可以同時傳輸數字和模擬信號的，具備雙向交互、組播、推送播存和廣播思種工作模式的，可管可控可信的、全程全網的寬帶交互式下一代廣播電視網絡系統，支持三網融合基礎業務和融合創新業務。
帶寬的建設成為廣電和電信在三網融合環境下建設的首塊陣地，那么作為先期的利益產物，IPTV成為寵兒，而早些時候廣電拿到了IPTV的播控平臺建設權，而電信方面則先后再投入更多來建設發展帶寬環境，這則給未來的廣電帶來巨大的生存壓力。
有線電視則是廣發展寬帶業務的主力，從2007年的數據上看，美國寬帶業務發展迅速一方面原因利益于有線電視運營商的介入。而發展到目前，美國已有57%的寬帶服務由有線電視運營商來提供，而世界平均30%的寬帶業務來自于廣電體系。
除了IPTV，有線電視業務，未來三網融合之后，互聯網將成為寬帶網絡應用的主要陣地，其中包括IBM早已提出的智慧地球概念，全球形成一個巨大的局域網，能夠在局域網中實現多種“智慧”概念，則需要更高的帶寬，同時對我們的帶寬有更高的要求，這里則不光是內部廣電和電信之爭，更多的則是應該同國際接軌，追上發達國家的三網融合水平。人們對于實現網絡互連互通、資源共享的要求也越來越強烈。
顯然，融合已成為不可逆轉的大趨勢，無論是廣電還是電信，都只能硬著頭皮往前沖。2010年7月29日，國家廣電總局向各省、自治區、直轄市廣播影視局，新疆生產建設兵團廣播電視局發出《廣電總局關于印發<關于加快廣播電視有線網絡發展的若干意見>的通知》。在這場沒有硝煙的戰場上，廣電部門加速推進“數轉”、雙向網絡改造和“一省一網”的事例進程，并積極籌建下一代廣播網(NGB)。
二、有線電視現狀及規劃
加速網絡整合，加強技術創新，建設下一代廣播電視網
(一) 有線電視的基本情況
有線電視以其傳輸質量好、容量大以及可雙向傳送等特點得到迅速發展受到社會的普遍歡迎。隨著信息化技術的發展，特別是在“三網融合”的大趨勢下，有線電視的發展到了一個關鍵的時刻，經濟飛速發展的今天，有線電視如何發展，先期建成的有線電視網絡如何升級與改造，這不僅關系到千家萬戶的切身利益，更是這兩年全國有線電視業同仁最為關心的問題。
(二) 有線電視網絡進行升級改造的前提
1、凡不能滿足用戶需求，部分或者全部達不到指標要求的系統都有必要進行升級與改造。例如：
① 不能工作于鄰頻或指標達不到要求的前端設備；
② 傳輸網絡達不到指標要求。如采用的手動增益放大器，由于溫差變化造成的電平波動大大超過網絡容忍波動能力，則會造成載噪比(S/N)或失真指標下降；此時又簡單地?fù)Q用高增益放大器，使信噪比(C/N)下降；
③ 隨著節目源的增加和網絡的，實際頻道數超過規劃的頻道數，網絡實際的級數超過規劃的級數，導致非線性指標下降；
④ 網絡傳輸頻帶窄。如300HMz、450HMz系統可用的正常頻道少，再加上正常頻道部分被開路電視占用，所以必須啟用增補頻道。而部分增補頻道經常受到移動通訊設備、無線尋呼的干擾，嚴重影響電視信號質量，使得直接接收的頻道顯得十分緊張。
⑤ 電纜接插頭、供電系統等器件檔次低，系統可靠性差，維護量大。
(三) 網絡升級改造的形式、模式
1、網絡升級改造的三種形式
① 原有有線電視網絡中電纜干線部分改造成光纜干線(可利用原有桿路路由或做適當改變)，以提高信號的傳輸質量，增加播出節目套數，仍無法實現多功能交互業務。
② 重新敷設光纜干線，改變分配形式，將光節點的光接收機配置反向光發射模塊與雙向放大器、反向光收、網管系統、服務器等一起構成雙向交互業務平臺。缺點是反向通道中噪聲干擾大，電纜屏蔽較難解決，系統瓶頸問題嚴重，系統設備投資大。
③ 采用ATM技術與有線電視網結合的技術，技術復雜，性能價格比不高，擴展能力差。
2、升級改造后的幾種模式
① 改造成模擬光纖網。一是AM(調幅)光纖網，這是世界上普遍采用的一種性價比較高的傳輸方式，其突出的優點在于，頻道的安排的調制方式與廣播電視系統標準完全兼容，有利于雙向傳輸和交互式業務的開展，為下一步寬帶信息網的發展鋪平道路。二是FM(調頻)光纖網。這種模擬網的優點是信噪比高，傳輸距離遠(可達70KM，加中繼達幾百公里)，缺點是每個頻道的帶寬較大，傳輸頻道較小，調制方式與廣播電視系統標準不兼容。
② 改造成數字光纖網。一是無壓縮數字光纖網。它的優點是傳輸質量高，對誤碼率的要求很低，終端設備相對壓縮數字低很多，缺點是誤碼率較高，每個頻道用一百多兆比特，多用于專用網。二是壓縮數字光纖網。壓縮數字電視是電視傳輸?shù)陌l(fā)展方向，將來點播電視必須使用，但目前成本還很高。
③ 改造成CAIP網絡。采用CAIP網絡技術，即在HFC網絡基礎上架構寬帶IP城域網，這也是信息高速公路的寬帶用戶接入網最佳傳輸媒介。該網采用先進技術，高起點、高水平、高質量建網，既滿足當前的業務傳輸需求，也適應將來業務發展的需要。
(四) 網絡升級改造的實施
根據升級改造目標和經濟條件，其實施一般有以下三種方案：
1、全面升級改造方案——爭取到一大筆資金，在現有網絡維持工作的同時，另以新的一套設備從前端到用戶取而代之，在一夜之間進行割接，使之“脫胎換骨”。
2、分期升級改造方案——先規劃小區，將光纖節、點建到小區，與原分配網絡相“對接”，使信號質量及可靠性來一個大的跳變，然后再改造分配網絡。這一方案適宜于干線比較長，放大器級數多的網絡。
3、部分升級改造方案——對于現有干線級數不多的網絡，先改造電纜分配網，使之由手動增益控制升級為AGC或ASC控制，由單向網絡升級為雙向網絡，既解決信號穩定問題，又為下一下奠定基礎。
經濟條件好的可選全面改造方案，經濟條件較好的可選分期改造方案，依靠自己力量滾動發展的，可選部分改造方案。即使是部分改造方案，也應當是規劃目標下的分步實施方案，所采用的器件應合乎總體改造目標。
但是，不論采用哪種方案，都不宜單純依賴臺外部的資金與技術力量，在管理上有自主權，在技術上有主動權。如要在網上大規模的推進一種新術，可先通過小區試驗，使臺內技術人員掌握設計、施工、維護要領，形成自己的管理與技術隊伍。
(五) 網絡改造時應該注意的問題：
1、關于對舊網設備的利用問題：舊網設備的利用在網絡升級改造時成了不可回避的問題，是當前經濟條件的需要，可以利用網內用戶需求發展的不平衡性，將放大器下放到暫時無雙向要求的分配網絡中使用。
2、要處理好網絡可靠性與費效比的關系。網絡升級改造時要提高其可靠性，但并不等于說無條件的提高，事實上，對任何一個企業來說是要追求經濟效益的，一味追求可靠性，可能導致成本上升。因此，在考慮可靠性的同時，對費用、可維護性及施工管理的各種因素要全面權衡考慮。
3、要十分注意HFC網中用戶接入網的干擾入侵。在用戶接入網升級改造時，如設計、器材或施工等處理不當，使電磁波屏蔽性能出現問題，從而使電纜外部的電磁波入侵，對網內增值業務會形成干擾。
4、要注意設備、網絡間的接口。網絡改造升級應服從全國統一規劃和統一標準。
5、按覆蓋區、用戶需求進行規劃。
6、處理好技術與經濟的關系，考慮分步實施。
7、在“舊網”的基礎上規劃“新網”，即以現有CATV網路為基礎規劃光路由、光節點和軸電纜分配網。
8、光纜原則上走地下管道，主干管道和主要支干管道至少預留1孔以上，可持續發展區域考慮合理預留纖芯。
(六) 網絡系統指標規劃設計:
1、各級目標指標
對整個HFC系統而言，主要的國家級技術指標有以下三項：
信 噪 比：C/N≥43dB
組合三階差拍：CTB≤-54dB
組合二附差拍：CSO≤-56dB
考慮到系統設計余量，整個系統的指標應適當定高，現把系統技術指標的設計值定為：
C/N≥46dB CTB≤-56dB CSO≤-56dB

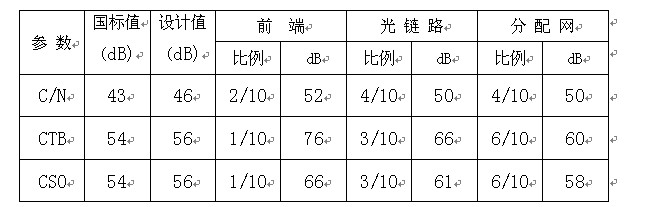

2、系統指標分配
根據經驗，可把整個系統指標按如下比例進行分配：

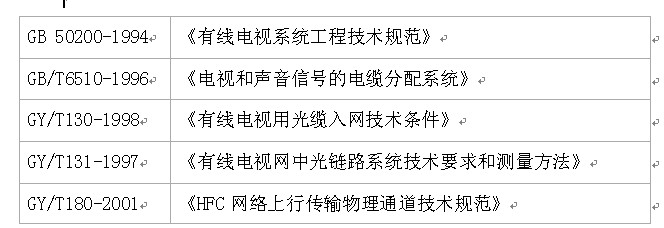

三、技術依據：



為了滿足“三網融合”各種業務的要求，實現接入網的高速化、寬帶化和智能化，各種接入技術層出不窮，如LAN，xDSL，CableModen,PLC(電力線上網)等，而無源光網絡(PON)具有易維護、高帶寬、低成本等優點，廣電網絡還積極采用了即符合中國國情又符合技術發展趨勢的FTTB(光纖到樓棟)和FTTH(光纖到戶)的網絡建設方案，努力構建NGB傳輸網絡(骨干網速率達每秒1000千兆，接入網用戶端速率達每秒100兆)，NGB業務平臺能提供高清電視、數字音頻節目、移動多媒體、高速數據接入和話音等三網融合的“一站式”服務。
數字化、雙向化是有線電視網絡開展各類的前提和基礎，是有線電視網絡升級的主要任務和中心工作。目前全國已完成整轉的6500多萬有線數字電視用戶中，雙向覆蓋用戶3000多萬，但實際雙向機頂盒子用戶只有200多萬，所占比例很低，有線網絡雙向化改造任務還很重。如何在“三網融合”大潮中占領市場，站穩腳跟，廣電網絡在雙向化改造和網絡整合的同時，要把滿足用戶的需求作為工作的出發點和落腳點，把完善服務體系建設，開發服務新業態放在更加突出的位置，不斷提升內容豐富度、圖像清晰度、用戶體驗度和價格實惠度，最大限度地滿足人民群眾多樣多元多變的精神文化和信息需求，形成有線電視的良好服務品牌和公眾形象，使有線電視真正成為家家戶戶人人享用的多媒體綜合服務信息平臺。
四、結束語
電信網、廣播電視網、互聯網等三網技術功能逐漸趨于一致，三網融合是現代信息技術融合發展的必然趨勢。近期，國家陸續出臺了三網融合的相關政策，提出了推進三網融合總體方案，并明確了時間要求，有的地區正在進行實施此方案，也收到一定的效果。
對于運營管理有線電視網絡的廣電部門來說，現階段應建設一個高性能的多功能有線電視網，優化網絡資源配置，提高網絡業務承載能力和綜合業務的支撐能力。所以落后殘舊的鄉鎮級有線電視網絡必須把握機會，除了積極參與廣電部門的網絡整合外，還必須把落后殘舊的網絡盡快升級改造，以便在市場競爭中搶占主動。
參考文獻：
① 《桂廣網訊》,廣西廣播電視信息網股份有限公司,廣西2010年第4期
② 《視聽》，廣西廣播電影電視局，廣西2010年第10期
③ 《數字增值電視》，深圳市茁壯網絡股份有限公司，2010年第4期
④ 《有線電視網絡》，中國廣播電視出版社，2008年
⑤ 《有線電視技術》，廣播電視電視部培訓中心，2003
