摘要:廣州新電視塔是廣州市的地標建筑，造型獨特，形態優美；其幕墻工程標準高，設計和施工難度都比較大，因此高水平、高質量的做好幕墻工程設計和施工尤為重要。本文就新電視塔超高層單元式扭面幕墻的設計進行了探討。
　　關鍵詞:廣州新電視塔；幕墻系統；設計
　　1.項目簡介
　　廣州新電視塔是在建項目中全球最高構筑物，世界第一高塔，地上88層，塔高618.8m，塔身外圍設置一花籃狀的空間鋼結構作為主受力結構之一。該項目原創目標是實現“少女回眸”的空間效果。
　　2.廣州新電視塔幕墻系統的選擇
　　為實現建筑物特殊的空間效果，幕墻設計需要定制特殊的系統去適應，以使幕墻外觀、性能等均能滿足客戶的需求。幕墻設計需要根據建筑的特征，進行幕墻系統的選擇。
　　2.1廣州新電視塔幕墻工程特征
　　超高層幕墻該項目幕墻最大標高488m，玻璃幕墻最大標高為462m。該項目玻璃幕墻的最大風荷載分別為-4.09KPa和+2.96KPa。
　�。�1）層間位移角比較大
　　風荷載作用下最大層間位移角為1/143，地震荷載作用下最大層間位移角為1/375，3倍為1/125。該項目平面內變形按抗震設計時層間位移角取值應為1/125，該項目標準層高為5200mm，換算成絕對位移為42mm。
　�。�2）外立面為一空間扭面
　　整幅幕墻為一空間扭面，結合投資方要求的經濟性，需要采用無數空間位置的小平面去擬合成一個空間扭面幕墻結構。
　�。�3）完全重疊的施工段面
　　該項目幕墻工程乃至整個項目的平面投影為一個狹小的橢圓，幕墻工程之間，幕墻與其他專業之間的施工段面豎直方向交叉重疊，高位部分工作段面施工過程中的高空墜物，將成為低位部分工作段面施工過程中的空中殺手。
　　復雜的加工設計和材料加工、安裝組織管理該項目總共有2552個四邊形分格，4221個三角形分格，總共6773個分格，這些分格外觀尺寸不同，分格平面之間夾角不同，分格龍骨之間夾角不同，由此造成鋁材的長度不同，截面角度也不同。諸多不同使所有構件都沒有通用性，加工設計和材料加工、安裝組織管理變得極為復雜。
　　2.2廣州新電視塔幕墻系統的選擇
　　（1）幕墻的變位適應能力
　　對框架式幕墻，每個支座都承受著幕墻龍骨傳遞的荷載，同時也對幕墻的龍骨產生較大的約束。對單元式幕墻，一端鉸支撐在主體結構梁（或樓板）上，另一端立柱插接在下一層水槽料上，立柱和下一層水槽料之間能相對滑移，即形成定向滑移。因此，單元式幕墻在發生較大的層間位移時，幕墻內力不會增加，即單元式幕墻有較強的變位適應能力。該項目最大層間位移角為1/125，絕對層間位移為42mm，單元式幕墻系統能滿足此變形的需求。
　　（2）幕墻的加工設計和材料組織管理分析

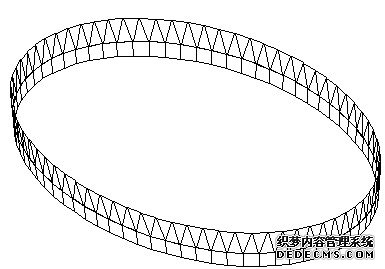

　　框架式幕墻和單元式幕墻相比較，其加工量差不多，兩者之間的差別主要在于，框架式幕墻對材料的安裝和組織管理是在現場完成，而單元式則將一部分安裝和組織管理在工廠完成。該項目組成扭面幕墻的小平面形狀各異，完全沒有相同的兩個。為簡化幕墻分格形式，考慮將每一層幕墻分成過樓層部分和層間部分，過樓層部分采用平面四邊形分格擬合，層間采用三角形分格擬合，見圖1。所有分格尺寸和分格平面之間夾角均不一樣，見圖2。
　　

圖1

　　圖2
　　該項目同類材料似曾相識但尺寸或角度不一致，如果把對這些材料的組織和管理交由現場處理，現場材料組織和管理將極容易變得混亂甚至失控。單元式相對框架式幕墻，能較大程度的減少現場材料組織管理的工作量。
　�。�3）幕墻系統的選擇
　　根據以上分析，該項目幕墻設計適合采用單元式幕墻系統。系統設計時，考慮到三角形單元板塊固定比較困難，固定后支座容易外露影響美觀，該項目采用四邊形單元板塊與主體結構連接固定，三角形單元板塊安裝在四邊形單元板塊上方法。
　　3.廣州新電視塔單元式扭面幕墻的應用
　　3.1超規范設計依據
　　《金屬與石材幕墻工程技術規范》JGJ133-2001第1.0.2.1條規定，對金屬幕墻的涵蓋范圍不超過150m，即該幕墻工程設計、制作、安裝施工及驗收都將會超越規范的指導范圍。
　　該項目幕墻外圍有花籃狀鋼結構，風荷載作用下的體形系數s在規范中難找到對應的相識模型，《建筑結構荷載規范》GB50009-2001(2006版)7.3.2條建議對復雜結構宜通過風洞測試獲得，該項目風荷載實際以風洞測試報告為依據進行取值。對超高層結構，地震荷載宜進行地震安全評價，該項目地震荷載取值采用廣東省工程防震研究院提供的地震安全性評價報告。
　　3.2幕墻的安全性能設計
　�。�1）構件的連接設計
　　對超高層幕墻，高空風荷載比較大，風荷紊流將帶來諸多不確定性，室外扣條將增加高空墜物的可能性，本設計將鋁合金龍骨安裝在室外，同時作為受力構件和裝飾構件，其他室外裝飾構件均采用機械式固定的方式。
　�。�2）超高層幕墻的玻璃安全設計
　　對超高層幕墻，脆性材料的應用會給使用帶來較大的風險。玻璃的自爆是幕墻工程不可避免的問題，該項目通過兩個方面來緩解此問題。1.選用半鋼化玻璃。半鋼化玻璃自爆率相對于鋼化玻璃降低很多，但強度是普通伏法玻璃的2～3倍。全鋼化玻璃破碎后形成較小顆粒，采用夾膠玻璃破碎后容易形成孤島效應而墜落，半鋼化玻璃破碎后則形成較大塊狀，能較好的粘接在玻璃膠片上。2.采用SGP膠片的夾膠玻璃防墜落。在常溫條件下（溫度在-10～55℃之間，廣州市常年氣溫約在0～39.1℃之間）SGP膠片相對PVB膠片，前者的剛度是后者的30～100倍，前者的強度約是后者的5倍。玻璃粘接在SGP膠片上，在一般風荷載作用下膠片能安全受力且變形比較小，玻璃在陣風荷載作用下下墜的可能性會有所降低。
　　3.3幕墻的傳力分析

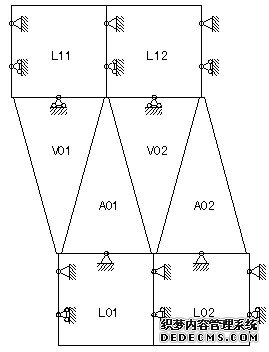

　　該項目為扭面單元板塊系統，其傳力體系比較特別。該項目四邊形單元板塊L01，L02等，和L11，L12等固定在主體結構梁上，見圖3，正置三角形單元板塊A01，A02等坐落在四邊形單元板塊上，倒置三角形單元板塊V01，V02等坐落在相鄰的兩個正置單元板塊上，正置三角形單元板塊和倒置三角形單元板塊上部卡在上一層四邊形單元板塊下橫梁內，并能相對平面內滑移。
　　

圖3
　　3.4幕墻的施工工藝分析
　　幕墻工程施工時，先安裝相鄰四邊形單元板塊，如L01，L02等和L11，L12等單元板塊，見圖3，再安裝正置三角形單元板塊A01，A02等，最后再安裝倒置三角形單元板塊V01，V02等。如此安裝工序，不同樓層間施工段面完全隔開，可以幾個樓層同時進行安裝施工，有利于幕墻工程施工組織的統籌。
　　3.5幕墻系統密封性能的設計分析
　　單元式的密封性能分為面材的密封性能和框架的密封性能，前者比較好解決，后者的密封性能是關鍵。
　�。�1）水槽的密封性能設計
　　單元式幕墻水槽除了傳力外，還能將流進幕墻型材的積水匯聚排出到幕墻外。相鄰板塊連接水槽隨單元板塊之間夾角變化而變化，采用分段鋁合金芯套連接的方式不利于適應幕墻的平面內變形和水槽的密封效果，而且芯套種類過多不利于施工組織。該項目采用3mm厚硅膠皮粘接在相鄰兩個單元板塊水槽料的水槽內，此辦法對水槽之間夾角適應能力強，硅膠皮可采用統一規格，有利于材料組織，硅膠皮的變形性能比較好，有利于幕墻的平面內變形性能。
　�。�2）幕墻分格處縫隙的密封性能設計
　　一般單元式幕墻采用等壓腔原理，水密性能基本能滿足使用要求，氣密性能較差一些�？蚣苁侥粔�沒有采用等壓腔，保證其密封性能的原則是確保有一道密封是完整可靠就行，比較典型的如隱框幕墻。該項目單元式扭面幕墻也采用單元式等壓腔的基本原理，考慮到該項目采用單元板塊拼接成扭面幕墻，并且層間位移角比較大，為增加幕墻的密封性能，幕墻設計在室內側分格
