微機線路保護裝置應用問題分析
王凱
摘要： 本文結合案例分析了中低壓線路微機保護的控制回路與重合閘回路之間的配合有問題，導致微機線路保護出現多次異常自動重合的現象。闡述了微機線路保護裝置重合閘的充電條件及發生異常自動重合的主要原因，并提出了相應的幾種現場解決方案。
關鍵詞：電力系統;微機線路保護；重合閘充；故障
0前言
我國微機保護裝置經過近二十年的發展、更新、升級，其理論、原理、性能、功能、硬件已經相當完善，能夠最大程度適應電力系統運行需要，過多對微機保護裝置的干預，對電網的安全運行反而是不利的。目前，我們運行管理的理念和觀念卻還處在一個趨向保守的狀態，在微機保護裝置運行、管理上存在不少的誤區，已經嚴重影響到變電站自動化進程。本文主要分析了微機線路保護裝置重合閘的充電條件及發生“異常自動重合”的主要原因，并提出了相應的現場解決方案。
1故障事例
電力系統的故障中，大多數是送電線路的故障（特別是架空線路），電力系統的運行經驗表明架空線路的故障大都是瞬時的，因此，線路保護動作跳開開關后再進行一次合閘，就可提高供電的可靠性。進入20世紀90年代后，微機保護裝置開始推廣應用，繼電保護微機化率已達100％。但多年的現場實際應用中，發現中低壓線路微機保護（如：LFP-900系列線路微機保護）的控制回路與重合閘回路之間的配合有問題，導致微機線路保護出現多次“異常自動重合”的現象。
事例1：2007年10月28日，某110 kV變電站1臺10 kV出線開關（該開關為SIEMENS-8BK20手車開關，保護配置為LFP-966微機線路保護）在線路故障時重合未成，調度發令將該開關置于“試驗”位置（即將線路轉為檢修狀態），值班員在將手車開關由“工作”位置移至“試驗”位置后開關即自行合上，保護裝置的保護動作報告為重合閘動作。
事例2：2007年11月1日，某220kV變電站1臺110 kV出線開關（該開關為GIS組合電氣開關，保護配置LFP-941微機線路保護）在線路故障時重合未成，調度發令該出線改線路檢修狀態，值班員在將該單元的線路刀閘拉開后，將GIS匯控柜內的“遠方/就地”開關切至“遠方”時開關自行合上，保護裝置的保護動作報告亦為重合閘動作。
以上2個事例中，實際動作情況均出現“異常自動重合”現象，為現場工作帶來極大困擾。
2原因分析
針對上述情況，繼電保護人員結合現場操作的步驟及微機線路保護的重合閘充、放電條件，進行了詳細的分析。
LFP-966，LFP-941微機線路保護裝置的重合閘充電條件有3個（見圖1）：（1）保護裝置內的雙位置繼電器KKJ在合閘狀態；（2）保護裝置內的跳閘位置繼電器TWJ在分閘狀態；（3）外部無閉鎖重合閘信號。

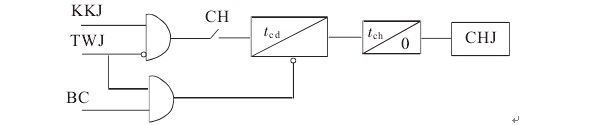

圖1 LFP-966和LFP-941微機線路保護裝置的重合閘原理
這3個條件為“與”的關系，只有三者全部滿足，重合閘才會充電。圖1中，KKJ為雙位置繼電器；BC為外部閉鎖合閘開入量；TWJ為分閘位置繼電器；CH為重合閘投退軟壓板；CHJ為重合閘出口中間繼電器；tcd為重合閘充電時間；tch為重合閘延時時間。由此可見，現場運行操作中，必是由于在特定條件下，全部滿足了3個條件，才會出現“異常自動重合”的現象。

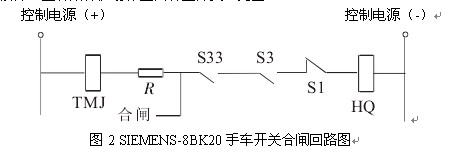

事例1中，當開關重合未成后，值班員未將保護的雙位置繼電器KKJ復位，至使開關的控制回路在“不對應”狀態（KKJ在合閘狀態，斷路器在分閘狀態），當手車開關由“工作”位置移至“試驗”位置過程中，開關的聯鎖機構位置輔助接點S33斷開，造成TWJ繼電器失磁返回，此時滿足重合閘充電條件，重合閘開始充電，手車開關到“試驗”位置時（時間超過15 s，重合閘已充好電），S33接點接通，TWJ繼電器勵磁動作，此時滿足重合閘不對應啟動條件，重合閘保護動作出口合上開關（見圖2）。



圖中，S33為聯鎖機構位置行程接點（試驗、工作位置通）；S1為開關輔助接點；S3為彈簧儲能接點。事例2中，當開關重合未成后，值班員亦未將保護的雙位置繼電器KKJ復位，至使開關的控制回路在“不對應”狀態。而GIS組合電氣開關的二次回路設計，將刀閘的操作切換開關的接點接在斷路器的控制回路中，這種設計考慮了就地操作刀閘時可以閉鎖斷路器的操作。因此實際運行中，當運行人員操作出線刀閘時，一旦將GIS匯控柜內“遠方/就地”切換開關切至“就地”時，斷路器的合閘回路斷開，造成TWJ失磁返回，此時重合閘開始充電，而操作完出線刀閘后，運行人員將切換開關切至“遠方”時又接通斷路器的合閘回路，TWJ勵磁動作，此時重合閘充電完成，保護裝置又判斷路器在“不對應”狀態，滿足重合閘不對應啟動條件，重合閘保護動作出口合上開關。
而在正常遙控、手動分開斷路器時，KKJ繼電器被復位（分閘狀態），重合閘不能充電，無論TWJ如何動作，不能滿足重合閘充電條件，也就不會出現“自動重合”的現象了。
3解決方案
根據以上分析，解釋了斷路器在特定條件下發生“異常自動重合”現象的原因。據此分析，結合現場情況，繼電保護人員提出了4種解決方案：
（1）運行人員在發生斷路器保護動作跳閘、重合不成后調整斷路器狀態時，必須先用人工方式對微機線路保護的雙位置繼電器KKJ進行復位，使微機線路保護的重合閘不能充電，再進行其他的操作；
（2）運行人員在發生斷路器保護動作跳閘、重合不成后調整斷路器狀態時，必須先將保護裝置的直流電源斷開，操作結束后再恢復保護裝置的直流電源；
（3）考慮將保護裝置的TWJ、HWJ繼電器的常閉接點串接后作為閉鎖重合閘保護的開入量接入保護，在控制回路斷線時閉鎖重合閘，但保護裝置的備用接點中無符合此要求的接點，不能實現；
（4）聯系廠家修改保護程序，將充電條件的第二條改為由合閘位置繼電器HWJ判別，但改動已成熟運行的保護裝置內部程序，是否會對其他保護的正確性和可靠性造成影響，難以評估。
經過比較，可行的為第一條方案，繼電保護人員將造成微機線路保護在特定條件下發生“異常自動重合”的原因給運行人員做了詳盡的分析，公司運行部門亦梳理了所有特定條件下會出現“異常自動重合”現象的線路，并修改現場運行規程，明確規定了操作步驟。
通過規范操作步驟的方法，一舉解決了中、低壓線路微機保護控制回路與重合閘回路之間存在的配合問題，經過實際運行，該措施是有效的。目前，公司此類線路保護均運行正常，且在特定條件下均再未出現“異常自動重合”現象。
參考文獻：
［1］高永昌.電力系統繼電保護[M].北京：水利電力出版社1990.
［2］崔家佩，等．電力系統繼電保護與安全自動裝置整定計算［M］．北京:中國電力出版社．
［3］陳曾田，電力變壓器保護(第二版)［M］．北京:中國電力出版社．
［4］王維儉．電力系統繼電保護基本原理［M］．北京:清華大學出版社．
［5］賀家李，宋從矩．電力系統繼電保護原理(第三版)［M］．北京:中國電力出版社．
