隧道擴挖改造穿越既有大型坍方施工技術
鄭仕躍
【摘要】：本文著重介紹既有隧道擴挖改造過程中遇見的不同類型坍方，有針對性的提出了相應的施工方案和方法，可為類似工程坍方處治提供借鑒。
【關鍵詞】：隧道 擴挖 坍方 處理
1.工程基本情況
既有鐘鼓山隧道位于廈門市思明區萬石植物園附近，下穿鐘山和鼓山。為分離式雙車道隧道，分為鐘鼓山隧道A洞和B洞，A、B洞為既有隧道改造，既有鐘鼓山A洞為石拱結構，于1984年經由50年代人防洞室改造而成，B洞為混凝土結構，為1994年修建而成�，F(xiàn)進行隧道改造設計，將鐘鼓山隧道和萬石山隧道之間采用匝道連通，形成一座完成的地下立交隧道（見圖1）。
鐘鼓山隧道A洞改造起訖里程：ADK0+250～ADK1+408，長1158m。B洞改造起訖里程BDK0+090～BDK1+318，長1228m。

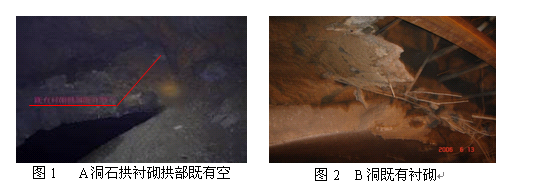

既有鐘鼓山隧道A洞采用石拱襯砌結構，石拱未與周邊圍巖密貼，有15～50cm左右的空腔（見圖2），由于暴露時間過長，圍巖風化嚴重，隨處可見既有石拱上的零星石塊。在原隧道施工時多處發生過大坍方，由于襯砌背后未作回填，襯砌上面有多處坍方堆積體，這些段落成為隧道改造的不良地質。由于沒有詳細的地質資料和竣工圖紙，很難準確判斷坍方的具體里程和位置，給施工造成較大的難度。
既有鐘鼓山隧道B洞為混凝土結構，二次襯砌和圍巖基本密貼（見圖3），也沒有詳細的地質資料，通過對其竣工圖紙的研究 ，發現在既有隧道施工時，全隧共有6處采用管棚方式通過，有兩次較大的塌方。特別在鐘鼓山隧道B洞南段洞口附近，發生過冒頂，有較多的地下水，且改造的鐘鼓山隧道設計圖該段為并線四車道，跨度大，坍方處理施工難度最大。







2既有坍方概況
鐘鼓山隧道共穿越9條斷層，主要集中在洞口端，隧道中部較少。由于鐘鼓山隧道無詳細的地質斷面圖，已有的地質資料沒有顯示原隧道在施工過程中發生過坍方，但是在對既有鐘鼓山隧道進行擴挖過程中，逐步發現并處理了多處坍方。
在既有鐘鼓山隧道A洞擴挖改造過程施工中，共發現并處理生了5次塌方，其發生的里程分別為：ADK1+077～+066，BDKO+381～+422，ADK0+947～+927，ADK0+660～+700，ADK0+495～+480，ADK0+465～+450。鐘鼓山隧道B洞由于既有隧道施工對大部分坍方都已經處理過，且襯砌緊貼圍巖，只發生過一次坍方，發生在BDK0+883～+876。
在既有鐘鼓山隧道A洞的坍方體由于石拱結構同圍巖之間存在的空腔，石拱結構與周邊圍巖未能密貼，造成在對坍體進行注漿固結時，漿液沿隧道縱向滲流，坍方體無法完全完成固結。
在已經處理通過的6處既有坍方中，有5處發生了坍塌，由于既有襯砌起到支撐作用，在處理坍方體的過程中，坍方?jīng)]有擴大。在5處已坍塌的塌方中，有3處發生冒頂；既有坍方體發生坍塌后形成較大坍腔：一種是在隧道開挖輪廓線外有填充物，坍方體承載在既有襯砌拱部上方；另一種情況是在開挖輪廓線外無填充物，形成了空腔。坍塌體的圍巖情況也有區別，有呈塊狀的強風化花崗巖，坍方體空隙率大，漿液擴散半徑大；有呈砂礫狀強風化花崗巖，注漿擴散半徑很小，很難被固結成一個整體。根據這6次既有坍方的情況可以歸為以下幾種類型：
（1）既有坍方未再次發生塌方，既有襯砌完好。
（2）既有坍方體發生坍塌，坍方體內填充物為塊狀的強風化花崗巖；
（3）既有坍方體發生坍塌，坍方體內填充物為砂礫狀的強風化花崗巖；
（4）既有坍方體發生坍塌，在開挖輪廓線外形成較大空腔；
（5）既有坍方體發生坍塌，發生冒頂。
3坍方處理方案和方法
鐘鼓山隧道A、B洞每個既有坍方的具體均不同，在“預加固，管超前、強支護、早封閉，固坍體，成整體，早受力”的原則下，針對坍方體的不同情況，制定不同施工方案。但不論那種情況首先在既有襯砌內架設I20b型鋼臨時支撐，進行加固。
3.1既有坍體未再次發生塌方，既有襯砌完好的施工方案及方法
3.1.1施工方案
如BDKO+381～+422，ADK0+495～+480段，既有的襯砌頂部發生過坍塌，在臨時支護型鋼完成后，從既有襯砌內打設徑向注漿小導管對坍體進行注漿固結，既有坍方體加固完成后，超前小導管按照正常破碎帶施工即可，開挖采用臺階法進行施工。如果圍巖為砂礫狀強風化花崗巖，則需要將小導管的環向間距調整為20～25cm左右即可順利通過。
3.1.2施工方法
在坍方體下方既有襯砌內架立I20b型鋼，保證既有襯砌結構的安全，型鋼間距為1.5m。型鋼之間采用φ22螺紋鋼連接。

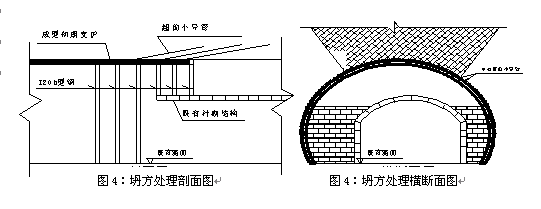

根據坍體具體情況，首先將坍方體與既有襯砌之間噴射20cm厚混凝土封閉，然后從既有襯砌內輪廓打設徑向注漿小導管，對坍方體注漿固結。φ42超前小導管，長5m，環向間距為30cm，外插角為20度左右，縱向間距為1.6m。鋼支撐采用I20b型鋼，間距為80cm，在拱腳增設φ42鎖腳錨桿，防止在拆除既有襯砌后型鋼發生下沉。φ22普通砂漿錨桿，間距為80cm×80cm，L=3.5m，每環布置31根，與型鋼焊接成一體，詳見圖4：坍方處理方案圖。
上臺階臺階高度以既有襯砌為標準，型鋼直接架立在既有襯砌上，待型鋼超前既有襯砌2～3后，可以拆除1m左右的既有襯砌，將型鋼落底。









3.2改造后既有坍方體發生坍塌，坍方體內填充物為呈塊狀的強風化花崗巖的施工方案及方法

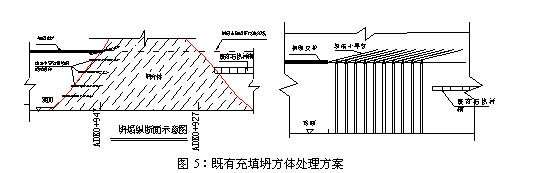

要根據塌方發生在既有鐘鼓山隧道A洞或者B洞，在對坍方體的處理分別采用不同的方案：坍塌發生B洞，襯砌結構同圍巖密貼（詳見圖5），注漿漿液不會沿襯砌結構滲漏，首先對坍方口封堵，然后采用C20噴射砼將坍方體前后封閉，采用小導管對開挖輪廓線外的坍方體進行注漿固結，在開挖輪廓線形成3m左右的固結體再開挖。坍塌發生A洞，注漿時漿液會順著既有石拱襯砌結構順流，固結效果差，注漿只考慮將坍方體固結，采用加密小導管的方式進行超前支護，同時縮短型鋼間距及超前小導管的縱向間距，在超前小導管的支護下，按0.5m的進尺逐步推進，每推進1m進行徑向注漿，將開挖輪廓線外的坍體進行加固：坍方發生在A洞，共兩段，ADK1+077～+066，ADK0+947～+927。由于襯砌背后空洞較多，完全靠注漿將松散體固結成一個整體基本上不可能，只能采用高密度的小導管形成多層棚架，讓每環小導管之間的塊石不掉碴，注漿液目的是保證塊石之間的填充物能夠在塊石之間穩定，不至于發生失穩（詳見圖8）。在B洞段的就可以采用一次注漿將松散體固結后在開挖。
①在既有坍方體下方既有襯砌內架立I20b型鋼，保證既有襯砌結構的安全，型鋼間距為1.5m。型鋼之間采用φ22螺紋鋼連接。
②封閉既有坍方松散體，在松散體表面噴射20cm厚C20噴射砼，將坍方體封閉，防止在注漿時漿液外流。
③φ42小導管對坍方體進行固結，主要是針對開挖輪廓線外的松散體進行固結，利用塊石結構的空隙率較大，漿液擴散半徑大的的特性，注漿的目的是保證塊石之間的填充物能夠在塊石之間穩定，不連續漏碴，導致塊石失穩。但是在B洞段的可以采用一次注漿將松散體固結后在開挖。漿液注漿采用1:1的水泥掖漿。
④φ42超前小導管，長5m，環向間距為30～35cm，外插角為20度左右，縱向間距A洞為1.0m，B洞為1.6m。I20b型鋼，間距為80cm，在拱腳增設φ42鎖腳錨桿并注漿，在拱腳位置墊木版增大受力面積，防止在拆除既有襯砌后型鋼發生下沉。
⑤開挖采用臺階法開挖，上臺階高度以不拆除既有襯砌拱為標準，局部爆破配合人工開挖，A洞開挖進尺控制在50cm，開挖初噴10cm厚的噴射砼封閉掌子面，防止掌子面前方的松散體掉塊造成再次坍方，并注少量漿液將在塊石之間小塊粒徑的填充物能夠粘結即可，不需要（也不能）全部固結，B洞開挖進尺1.6m。
⑤I20b型鋼，間距80cm,打設超前小導管進行預支護，下導坑的開挖同第一種情況。
⑥在上下導坑都通過坍方地段后，對初期支支護背后圍巖采用1：1的水泥漿液進行固結，在開挖輪廓線外形成保護護拱。





3.3既有坍方體發生坍塌，坍方體內填充物為含水量較大的砂狀土
3.3.1施工方案
坍塌發生ADK0+465～+450段，考慮到含水量較大的砂狀土注漿擴散半徑較小，注漿效果差，單靠注漿很難通過，只有加密超前小導管，每榀型鋼都打設超前小導管，在拱架上方形成多層棚架，同時調整超前小導管之間的環向距離，利用漿液的固結作用，將每層小導管之間的松散體形成固結體，每層小導管形成的棚架只負責承擔一小部分的松散體的壓力，完全可以通過。但是在開挖時要控制循環進尺，不超過80cm，同時調大預留沉落量為15cm，抵消掉拱架下沉量，保證隧道的襯砌凈空尺寸。
3.3.2施工方法
在發生坍方后，該處坍方為既有坍方，完全風化狀態，呈細紗狀，同時在長期的雨水的作用下，密實度好，滲透系數很小，注漿漿液只能在小導管周圍形成直徑為30cm左右的柱狀體�？紤]到機械設備的現狀，基本按照第二種坍方體的處理方式進行施工，只是在利用注漿達到的效果和目的有區別。
①在既有坍方體下方既有襯砌內架立I20b型鋼，保證既有襯砌結構的安全，型鋼間距為1.5m。型鋼之間采用φ22螺紋鋼連接。
②封閉既有坍方松散體，在松散體表面噴射20cm厚C20噴射砼，將坍方體封閉，防止在注漿時漿液松散體發生坍塌。
③φ42超前小導管，長5m，環向間距為15~20cm，外插角為20度左右，縱向間距1.0m。沿開挖輪廓線對坍方體進行固結，將小導管之間的松散體固結，在小導管之間形成直徑30cm的柱狀體，形成一環向固結體，有效的防止砂礫從小導管之間的空隙滲，小導管上部的松散砂狀土保持穩定。注漿壓力為2.0MPa，超前小導管的注漿量以直到漿液全部從孔口流出為標準，注漿后要達到在開挖后不能有漏。注漿采用1：1的水泥掖漿。
④I20b型鋼，間距為50cm，在拱腳增設φ42鎖腳錨桿并注漿，在拱腳位置墊木版增大受力面積，防止在拆除既有襯砌后型鋼發生下沉。
⑤開挖采用臺階法開挖，臺階高度以不拆除既有襯砌拱為標準，開挖采用挖機配合人工施工，進尺控制在50cm，開挖后初噴10cm厚的噴射砼封閉掌子面，防止掌子面前方的松散體在自重和水的浸蝕下發生失穩，造成再次坍方，
⑥在上下導坑都通過坍方地段后，對初期支支護背后圍巖采用1：1的水泥漿液進行固結，在開挖輪廓線外形成保護護拱。
按照以上措施進行處理后，經對圍巖的監控分析后，判斷圍巖處于穩定狀態，施工方案既能加快施工進度，又能確保減少投資。
3.4既有坍方體發生坍塌，在開挖輪廓線外形成較大空腔施工方案及方法
3.4.1施工方案

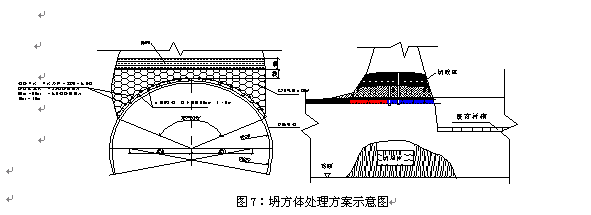

坍塌后的坍方體量在既有隧道內的方量不足以將坍腔封閉，且空腔壁已經基本穩定，如BDK0+883～+876段，該空腔無法采用注漿固結的手段通過，利用未坍方地段已架立好的型鋼架，在型鋼拱部鋪設采設管棚，管棚伸過坍腔，在坍腔下部型鋼上部形成安全網，保護施工工人的安全。在管棚下架設型鋼，再對拱架上部泵混凝土回填形成保護層（詳見圖7）。如果坍塌后形成的空腔很大，高度較高，且空腔壁沒有穩定，不時從坍腔中掉塊，形成的坍塌堆積體量大，如ADK0+660～+700段發生的坍方，可以用洞渣將空腔回填一部分，其余采用噴漿機噴射砂進行回填，直到拱頂開挖輪廓外3m,然后采用注漿將松散體進行固結，達到漿液將開挖輪廓線外3m回填砂全部固結，此時吹填砂的高度肯定隨漿液會發生沉降，但要保證在開挖輪廓線形成一圈固結的松散體，然后采用加密超前超前小導管通過，經處理后，圍巖收斂處于穩定。
3.4.2施工方法
(1)坍腔壁已經基本穩定的情況：在坍腔拱部形成了一個坍塌空腔：寬11m，長7m，頂部高度20m左右。
①在坍塌前方未拆除襯砌段采用I20型鋼做臨時支撐，對既有襯砌進行加固，臨時拱架縱向間距為1.5m。
②在靠近坍方段的已架立好型鋼拱部上加Φ108鋼管，環向間距為0.8m，長15m，在管棚上部增加鋼筋網片，網片采用Φ22和Φ6.5鋼筋連接成片，Φ22鋼筋間距為50cm×50cm，Φ6.5鋼筋間距為10cm×10cm；在坍塌空腔段拱部形成棚架，防止坍塌空腔內掉塊，保證施工安全。
③在管棚下架設I20b型鋼，縱向間距為80cm，C20噴射砼。但是在進行噴射砼之前，要在拱部埋設多根150鋼管，待通過該段坍方空腔后用在拱部回填1.5m厚C20混凝土作為緩沖層，保護襯砌安全。
④在按照此方案施工過后，但是初步穩定的空腔壁放生了坍塌，導致冒頂，山頂發生沉陷，形成了一個達大的土坑。但是洞內的初期支護沒有發生變形，圍巖變形穩定。







(2)空腔壁沒有初步穩定的情況，如ADK0+660～700段
該處在線路左側既有襯砌拱部有一長20m，寬10m左右的空腔，在既有襯砌拱部有坍塌體，與隧道斜交，塌方位置發生在拱部，連續一周一直不停的在掉塊，將既有隧道全部堵塞，該處埋深有90m左右。
①在坍方體處的采用洞渣回填至一定高度，然后砌筑擋墻將坍塌位置全部封閉，擋另一側采用C20噴射砼封閉。
②利用預留在擋墻處的φ100的鋼管向擋墻背后坍塌形成的空腔吹填中粗砂，拱頂以上3m的范圍全部用回填密實。

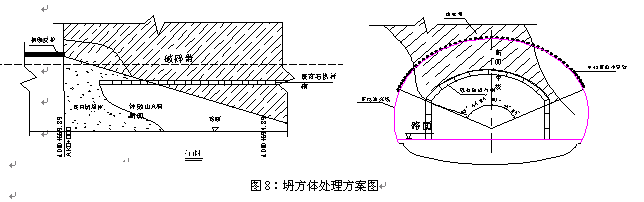

③φ50鋼管注漿，長10m，直接中粗砂中穿過，1：1的水泥單液漿，局部采用小導管注漿作為補充，將坍方體全部固結（詳見圖8）。
開挖采用側壁導坑，多級臺階施工，首先施工 線路左側圍巖較好地段，右側臺階采用3臺階法開挖，每循環進尺80cm。







3.5既有坍方體發生坍塌，發生冒頂施工方案及方法
本隧道在施工中共發生3次冒頂，分別在ADK1+077～+066，BDK0+873～+861， ADK0+465～+450，在按照前述施工方法度過該段后，分別對山頂發生冒頂點進行加固處理，在ADK1+077～+066段，由于坍塌方量不大，埋深30m左右，在對冒頂點進行回填處理，并以厚1m厚的混凝土封閉后，處以粘土回填表面，冒頂處沒有再發生繼續沉陷現象，即使有水滲入山體，也隨隧道的排水系統排除，也形不成承壓水，對隧道結構安全沒有影響。
在ADK0+465～+450段埋深50多米，松散的坍塌體的輜重基本靠支護結構承擔，同時由于砂礫狀花崗巖滲水性能較差，必須不能地表水滲入山體，形成承壓水，影響隧道結構安全。在冒頂?shù)奶幚恚�考慮的是對冒頂?shù)胤竭M(jìn)行地表深體注漿，將松散體固結，同時可以防止地表水滲流入山體，對隧道安全構成隱患。
BDK0+873～+861段在施工過程中沒有發生冒頂，在將該段施工過后，且施工完二次襯砌后，由于大量的雨水浸蝕，使得原穩定的坍腔壁放生坍塌，造成地表塌陷。該處的處理主要是防水，對襯砌結構安全不構成影響。采用混凝土將冒頂點封閉后，用粘土回天碾壓密實即可。
在BDK1+150～+160段既有隧道發生了冒頂，在山坡上已經發現了2個明顯的深坑，該段屬于鐘鼓山隧道并線段大斷面，埋深只有10m,為強風化花崗巖，強度低，斷面跨度大，常規的大管棚基本上無法嵌入基巖，遂建議按照明挖通過該段，以保施工安全。
4體會和認識
總之，在處理既有坍方，必須保證在強超前的預支護下，謹慎進行開挖，保證開挖后不再發生坍塌，加強初期支護的力度，有效的保護開挖成果。對既有隧道的擴挖采用“短進尺、弱爆破”分臺階法分部開挖，及時將鋼架落底形成受力結構體，通過坍方地段后對坍方體背后的圍巖進行注漿加固，將松散巖體固結成整體，充分利用圍巖自身的穩定，承擔一部分應力，充分保證結構安全。


---
