生活小區排水工程設計施工
 李慶文

提要：排水系統是生活小區內其他工程設施得以正常使用的重要設施之一，本文對曲靖卷煙廠一生活區部分排水工程的設計及施工進行介紹，探討工廠生活小區排水工程設計及施工特點。
關鍵詞：生活小區 排水工程 設計施工

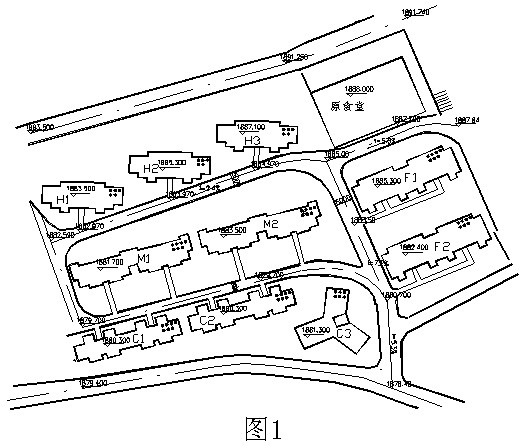

國家二級企業曲靖卷煙廠位于美麗的曲靖古城北郊，其一生活區部分占地22000M2，共建職工住宅10棟212套，建筑面積25000M2，該區自北向南坡度較大，受地形影響，各樓號呈梯狀布置，室內+0.00最大高差6.8M，縱向道路坡度達7.2%，（見圖1）。



顯然，該區域排水工程的設計必須根據地形特點，體現“因地制宜，合理布局”的原則，同時考慮企業特點，做到既安全適應用，又方便施工，加快工程進度。下面，筆者就對該區排水工程的設計及施工過程作介紹。

1 設計

1.1 排水體制
隨著廣大職工生活水平的日益提高，對生活環境有了更高的要求，營造一個美麗舒適的小區居住環境，對污水的處理顯得尤為重要。
生活小區污水按來源主要由生活污水和雨水組成，過去，我廠常采用明溝合流排水，這樣不但不美觀，而且，房前屋后蚊蟲滋生，臭味四溢，特別是雨天因溝道堵塞造成污水橫流，嚴重影響人們正常生活。有鑒于此，我們決定采用暗管分流制排水，即生活污水經化糞池處理后排入廠區排水系統，屋面雨水及地表雨水經管道排入廠區排水系統�？紤]到該小區住宅樓布置緊湊，相對集中，在該生活區設兩個化糞池由H，M，C樓共用一個，F(xiàn)樓共用一個，以節約投資。
1.2 管道定線及平面布置

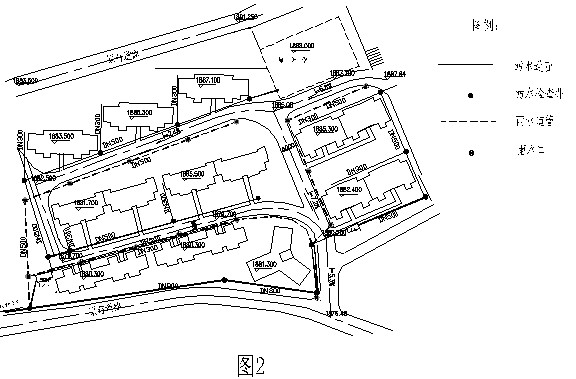

根據該小區地形坡度特點，各棟住宅污水均以最短距離就近接入排污主管，力求在管線較短和埋深最小的情況下，讓最大區域的污水能自流排出。污水支管布置在各棟住宅地勢較低一側，排水主管沿道路順坡敷設，由小區西南角排出，整個管道系統呈截流式形式布置。（見圖2）



1.3 管路斷面布置

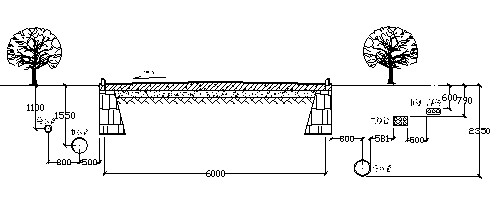

在該生活區，地下管線還有：給水消防管線；電力電纜管線；電話管線；閉路電視管線。排水管道的位置（平面位置和垂直位置）必須與以上管線的位置聯系起來綜合考慮，既要做到布置緊湊，方便施工，降低造價，便于使用及管理，又要使各系統能安全工作。綜和各系統工作要求及使用要求，管路斷面布置如下：（見圖3）



圖3

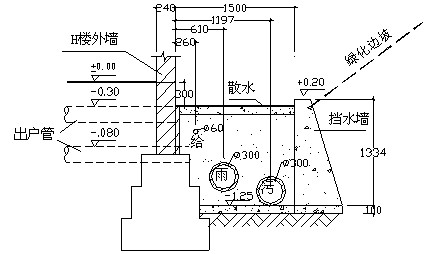

而在建筑物周圍，地下管線較少的部分，應根據各個出水節點的位置，對管道埋深進行調整，值得注意的是，該小區綠化面積很大，為避免澆灌水對建筑物的影響，需采取措施防止室內返潮（特別是室外地勢較高一側），例如H樓室外的處理（見圖4）。



圖4

1.4 管道及附屬構筑物
1.4.1 管道
排水管道為自流無壓管道，且小區排水系統具有接入點多的特點，再加上該小區使用管徑較大（300MM，500MM，800MM），因而采用預制混凝土管。
1.4.2 檢查井
為便于對管道作定期檢查和清通，在以下位置設置圓形磚砌檢查井：管道交匯處；管道轉彎處，在管道直段的最大間距為40米。檢查井井蓋均采用D=700CM鑄鐵井蓋。
1.4.3 雨水口
采用邊溝式單篦雨水口，鑄鐵進水篦。在交叉路口匯水點及道路每30M處設置。
2 施工

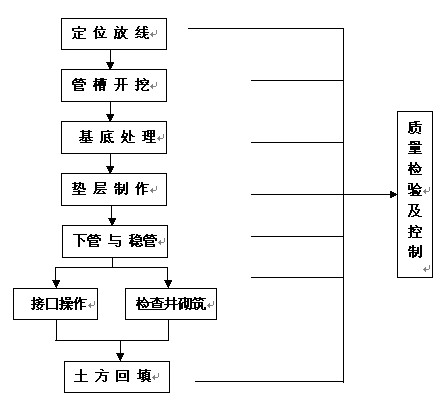

 施工工藝流程：

 質量保證措施：
該區排水工程的施工，地形坡度大，管線復雜，工期要求緊，再加上該區大部分是回填土，給施工帶來很大困難，為了在保證工程質量的 前提下，盡量加快施工進度，縮短工期，我們采取了以下措施：
2.1 管道平面放線及高程控制
2.1.1 該區地形坡度大，有利于排水，但是，因為地下管線多，所以既要安排好各管線空間關系，又要盡量減少排水管道埋深，特別是道路交叉口處，認真做好測設工作
2.1.2 施工前認真按照施工測量規范和規程進行交接樁復測與保護。
施工放樣結合水文地質條件，按照埋置深度和設計要求以及有關規定放樣，且進行復測檢驗其誤差符合要求后才交付施工。
2.1.3 施工過程中遇到構筑物須避讓時，應在適當?shù)奈恢迷鲈O(shè)連接井，其間以直線連通，連接井轉角應大于135°。
2.2. 基槽處理及墊層施工
管道基礎條件不良將導致管道和基礎出現不均勻沉陷，造成局部積水，嚴重時會出現管道斷裂或接口開裂，所以基槽及墊層施工必須做到：
2.2.1. 管道基槽開挖后，認真按設計要求施工，確保管道基礎的強度和穩定性。當?shù)鼗�地質水文條件不良時，應進行換土改良處治，以提高基槽底部的承載力。
2.2.2 如果槽底土壤被擾動或受水浸泡，先挖除松軟土層后和超挖部分用砂
或碎石等穩定性好的材料回填密實。
2.2.3 地下水位以下開挖土方時，采取有效措施做好抗槽底部排水降水工作，確保干槽開挖，必要時可在槽坑底預留20cm厚土層，待后續工序施工時隨挖隨封閉。
2.2.4 溝槽和平基做好軸線和縱坡測量驗收。

2.3. 管道施工
管道施工應根據管道節點，予先計算好管段埋置位置，下管后迅速進行穩管，同步進行管道接口的施工，并做好接口的養護工作。
管材及其接口施工質量差、閉水段端頭封堵不嚴密、檢查井體施工質量差等原因均可產生漏水現象。問題及處理：
2.3.1. 管材質量差，存在裂縫或局部砼松散，抗?jié)B能力差，容量產生漏水。因此要求：
① 所用管材要有質量部門提供合格證和力學試驗報告等資料。
② 管材外觀質量要求表面平整無松散露骨和蜂窩麻面形象，硬物輕敲管壁其響聲清脆悅耳。
③ 安裝前再次逐節檢查，對已發現或有質量疑問的應棄之不用或經有效處理后方可使用。
2.3.2. 管接口填料及施工質量差，管道在外力作用下產生破損或接口開裂。防治措施：
① 選用質量良好的接口填料并按試驗配合比和合理的施工工藝組織施工。
② 接口縫內要潔凈，按照施工操作規程認真施工。
2.3.3. 檢查井施工質量差，井壁和與其連接管的結合處滲漏，預防措施：
① 認真做好檢查井的基層和墊層，防止井體下沉。
② 檢查井砌筑質量應控制好井室和井口中心位置及其高度，防止井體變形，檢查井砌筑砂漿要飽滿，勾縫全面不遺漏；抹面前清潔和濕潤表面，抹面時及時壓光收漿并養護；遇有地下水時，抹面和勾縫應隨砌筑及時完成，不可在回填以后再進行內抹面或內勾縫。
③ 與檢查井連接的管外表面應先濕潤且均勻刷一層水泥原漿，并座漿就位后再做好內外抹面，以防滲漏。
④ 檢查井井蓋與座要配套；安裝時座漿要飽滿；輕重型號和面底不錯用，鐵爬安裝要控制好上、下第一步的位置，偏差不要太大，平面位置準確。
2.3.4. 閉水段封口不密實，又因其在井內而常被忽視，如果采用砌磚墻封堵時，應注意做好以下幾點：
① 砌堵前應把管口0.5m左右范圍內的管內壁清洗干凈，涂刷水泥原漿，同時把所用的磚塊潤濕備用。
② 砌堵砂漿標號應不低于M7.5，且具良好的稠度。
③ 勾縫和抹面用的水泥砂漿標號不低于M15。管徑較大時應內外雙面勾縫或抹面，較小時只做外單面勾縫或抹面。
2.4. 管槽回填
管槽回填時必須根據回填的部位和施工條件選擇合適的填料和壓(夯)實機具。
2.4.1. 管槽較窄時可采用微型壓路機填壓或人工和蛙式打夯機夯填。不同的填料，不同的填筑厚度應選用不同的夯壓器具，以取得最經濟的壓實效果。
2.4.2. 填料中的淤泥、樹根、草皮及其腐植物既影響壓實效果，又會在土中干縮、腐爛形成孔洞，這些材料均不可做為填料，以免引起沉陷。
2.4.3. 3控制填料含水量大于最佳含水量2%左右；遇地下水或雨后施工必須先排干水再分層隨填隨壓密實；杜絕帶水回填或水夯法施工。

結語
工廠生活小區的排水工程設計與施工，應該根據工廠特點及小區布置特點，綜和各種因素，全面考慮，靈活應用，在施工過程中要努力克服各種通病，確保整體工程施工質量達到優良。隨著經濟的發展，人民生活水平的提高，人們對生態環境的要求也必將提高。排水工程是小區基礎設施之一，排水工程建設既要以排水規劃為依據，又要根據實際情況主動適應企業建設發展需要，使排水工程與道路建設、環境保護有機相結合，綜合考慮排水工程建設近、遠期相結合問題，既考慮到目前的適用性，也考慮將來的可改造性和可發展性，發揮排水工程的最大經濟效益與環境效益。

參考文獻
1. 重慶建筑工程學院 .排水工程 .中國建筑工業出版社 .1989
2. 徐鼎文 等 .給水排水工程施工 . 中國建筑工業出版社 .1987
3. 太原工業大學 等 .室內給水排水工程 .中國建筑工業出版社 .1986
4. 給水排水構筑物施工及驗收規范（GBJ141-90） .中國建筑工業出版社 .1991
5. 室外給水排水設計及驗收規范（GBJ14-87） . 中國建筑工業出版社 .1987
6. 黃國章 .淺談市政排水管道工程施工質量通病的防治 .福建建設科技 .No.2 1999
