摘要：本文主要介紹某大體積砼澆筑溫度控制的方法，按此方法控制的結果，以及存在的問題，對今后類似工程的參考。

　　關鍵詞：大體積砼，溫控

　　建筑工程大體積混凝土基礎處理怎樣做到在結構安全，不發生貫通裂縫是工程施工中普遍需要解決的問題，本文介紹某高層建筑大體積混凝土施工中，監理工作控制的要點，主要在基礎如何采取降溫措施、布置測溫點、核心筒部位布置管道循環水降溫的方法，從而使工程順利完成的實例。

　　某工程建筑面積單體75000平方米，地下一層，地上21層，層高4.9m，建筑高度為99.95米。框支剪力墻結構，基礎設計為鉆孔灌注樁加箱型整板鋼筋混凝土基礎，基坑深度為7.2m,基坑面積約為6200㎡。

　　整板混凝土大面積1800mm厚，三個電梯核心筒部位混凝土厚4400mm，底板混凝土強度等級為C35，防水等級為P6，混凝土量約為10000立方米，屬大體積混凝土。底板配筋為Ф28@150mm雙層雙向，在板中間高度處設置Ф14@250mm雙向鋼筋網片，核心筒鋼筋另外加強。地下室東西方向長度170m,平均設置兩道后澆帶，將地下室均分為三個施工段。

　　一、施工前有關理論計算及控制方案的確定

　　本工程在施工前，會同有關人員反復確定施工方案，根據當?shù)貧夂驐l件，初步確定了溫度控制方案。

　　(一)、混凝土工程溫度控制

　　混凝土自身發熱的控制是工程關鍵工作，在施工前，會同有關各方，對混凝土配比、水泥、外加劑及各種摻合料的使用、初凝時間等反復考慮，并經過試配最終確定。

　　本工程最終選用P42.5普通硅酸鹽水泥，加JM---3外加劑，初凝時間不小于10小時，具體如下：

　　配合比：石子1051㎏/m3;沙子768㎏/m3;粉煤灰78㎏/m3;水㎏/m3;JM---3外加劑29㎏/m3;塌落度控制在180-200mm;7天、28天、45天相應強度分別為28.3 MPa、39.3 MPa、43.7MPa。

　　(二)理論計算：

　　本工程混凝土澆筑在11月上旬，當?shù)丨h(huán)境溫度約為15℃，混凝土入模溫度約為13℃。按照《建筑施工手冊》，大體積混凝土計算公式為：

　　(1)最大絕熱溫升Th=(Mc+KF)Q/C*P式中

　　Th——砼最大絕熱溫升(℃)

　　Mc——砼中水泥用量(㎏/m3)。暫取350(實際用量可能會減少10㎏左右)

　　K——2400=55.78 ℃

　　28d時，Th28=(350+0.28×60) 摻合料折減系數，粉煤灰取0.25——0.30

　　F——砼中活性摻合料用量(㎏/m3)，暫取60

　　Q——水泥28d水化熱(KJ/Kg)使用42.5硅酸鹽水泥。

　　C——同比熱，取0.97(KJ/Kg*K)

　　P——砼密度，取2400(㎏/m3)

　　將以上各式代入公式，得出

　　3d時，Th3=(350+0.28×60)×314/0.97×2400=49.47 ℃

　　7d時，Th7=(350+0.28×60)×354/0.97××375/0.97×2400=50.09 ℃

　　(2)砼中心計算溫度

　　T1(t)=Tj +Th *ξ(t)式中

　　T到：

　　T1(6)=13+〔(350+0.28×60)×344/0.97×2400〕×O.51=40.64℃

　　T1(9)=13+〔(350+0.28×60)×356/0.97×2400〕×O.44=37.68℃

　　從而可以進一步看出，第7天溫度最高，第9天溫度已明顯下降。砼中心最高溫度與大氣溫度相差46.45-20=26.45℃

　　(3)砼表面溫度計算公式：

　　T表= Tq +4*h/(H-h/)( T中T中-Tq1(t)——t時期砼中心計算溫度℃

　　Tj——砼澆注溫度℃本工程取18

　　ξ(t)——t時期降溫系數(注：查表1800厚砼3d為0.55，7d為0.51,28d為0.08)

　　將各式代入公式，得出

　　T1(3)=13+49.47×O.55=40.21℃

　　T1(7)=13+55.78×O.51=41.45℃

　　T1(28)=13+59.09×O.08=17.73℃

　　可以看出，從第3天到第7天，溫度比較平穩上升。如果用插入法計算第6天和第9天的砼中心計算溫度，則得)/H2，式中：

　　T表、T中

　　Tq

　　h/=砼虛鋪厚度，h/=K*λ/β

　　K——折減系數，取2/3

　　λ——砼導熱系數，取2.33W/(m*k)

　　β按照1層麻袋和一層塑料薄膜計算，厚度為0.01m。

　　β=1/〔∑δi /λi+1/βq〕

　　δi、λi——各保溫材料的厚度和導熱系數;

　　βq——空氣層的傳熱系數，取23

　　β=1/〔0.01/0.14×1.6+1/23〕=11.35

　　h/=2/3×2.33/11.35=0.137

　　H=砼計算厚度，H=h+2h/,取H=1.82+2×0.137=2.07m

　　將上式代入公式，得砼在有一層麻袋和一層塑料薄膜保溫的條件下，3天和7天表面溫度T表(3)、T表(7)，分別為：

　　T表(3)=15+4×0.137×(2.07-0.137)(45.21-20)/2.072=21.22℃

　　T表(7)=15+4×0.137×(2.07-0.137)(46.45-20)/2.072=21.53℃

　　(4)從上面計算可以看出：當砼中心溫度升高時，采用1層麻袋和1層塑料薄膜保溫養護，可以有效地減少砼中心與表面的溫差。同時從砼終凝就開始用保溫材料覆蓋養護，使其表面處于一種叫恒溫狀態，有利于砼強度增長。

　　(5)砼溫度控制指標：

　　按規范要求，砼中心與表面溫差≤25℃;砼表面與大氣溫差≤25℃。

　　采用覆蓋一層麻袋加一層塑料薄膜，基本上可以使砼中心溫差控制在20℃內，砼表面與大氣溫差在10℃內，滿足要求。對于電梯井部位，采用2層塑料薄膜中間夾2層麻袋。

　　(三)、砼養護及降溫控制方案

　　根據以上計算，決定采取下述保溫、降溫措施：

　　(1)底板大體積砼澆筑后，加強保溫保濕養護，防止出現裂紋①當砼終凝后(約10-12小時)，立即澆水養護;②覆蓋一層塑料薄膜加一層麻袋，可以使砼表面溫度提高3-4℃，減少砼的內外溫差;③推遲電梯井、集水坑等部位的拆模時間;④⑷電梯井等深基坑內進行蓄水養護。⑤⑸澆水養護時間不少于14天。覆蓋養護是，每塊覆蓋物之間搭接嚴密，最上面一層塑料薄膜上應用鋼管壓住，防止被風吹開，同時及時澆水，保證砼表面始終有水狀態下養護。

　　(2)、電梯井部位砼最厚處達4400mm，在此部位埋設Ф40焊接鋼管，形成循環水管，通循環水降溫。水管上每隔3m左右鉆一個Ф3的孔，砼澆筑后，管內的水能夠從水管孔處微微滲入砼中，可提高砼防裂防滲作用。具體見圖示：

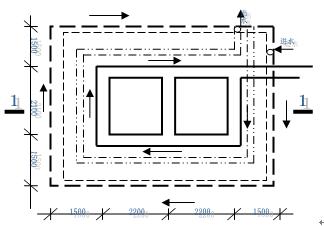

　　平面圖

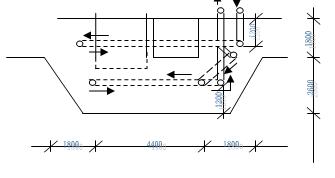

　　1-1 剖面圖

　　(3)電梯井等局部加深部位，采取覆蓋2層麻袋和2層塑料薄膜，覆蓋應嚴密，周圍超出加深范圍2m，如測出中心溫度仍偏高，則加快循環水的流速。

　　(4)、后澆帶的模板為鋼筋網，不利于保溫保濕養護。砼澆筑后懸掛2層麻袋，緊貼砼側面，并加強澆水養護措施。

　　二、大體積砼的測溫方法

　　本大體積砼，對于溫度的檢測，必須及時、準確，以便及時采取措施，確保砼不發生貫通性裂紋。

　　本工程采用JDC——2型便攜式建筑電子測溫儀測溫，他能夠直觀、準確、快速地數字顯示砼內部的溫度，布置方便，可在砼澆筑前根據方案任意布設，具有可靠性好，適用范圍廣、測點易保護等特點。同時，它整套設備體積小、重量輕、操作簡單、安裝及攜帶方面，并有夜間讀數等功能。

　　(1)測溫方法

　　預先將測溫探頭埋入大體積砼內的預定位置，在砼的鋼筋骨架上綁扎一根Ф12的鋼筋，且高出砼板頂面300mm，將測溫線固定在此鋼筋上，避免澆筑同時損壞，折斷探頭導線。測溫線的插頭用塑料袋罩好保護，避免潮濕，保持清潔。測溫時，將各測溫點插頭依次插入主機插座中，打開主機電源開關，主機屏幕上即可顯示相應測點的溫度。

　　(2)溫度測點的布置

　　布置原則：測點應有代表性，能教全面反映砼內各部位的溫度。即：從大體積砼的高度方面考慮，應包括底部、中心和上表面;從平面考慮，應包括中部和邊角部位，每各施工段砼電梯井布置2點，其他布置6點。見圖

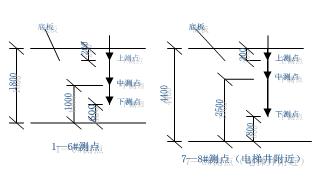

　　垂直向測點布置圖

　　(3)測溫頻率：從砼澆筑后24h開始測溫，升溫階段每2小時測一次，共需要6天;降溫階段每4h測一次，一直測到溫度變化比較平穩，約需3天;第10天后，每天測一次，直到結束。

　　三、砼澆筑過程

　　本工程實際地下室底板澆筑時間為11月6日，10日、14日進行，共10000m3,，其中1區3200 m3，2區2800，3區4200，澆筑中對測溫點加強保護，使其不被損壞。澆筑后澆水養護時間不少于14天，并適當延長了邊模拆除時間，按照原計劃覆蓋麻袋和塑料薄膜，核心筒部位澆滿水養護，按規定的測溫時間和測溫頻率進行測溫，并及時整理，根據溫度變化采取適當?shù)拇胧��?/p>

　　四、保溫效果及溫度實測結果分析

　　1、檢測結果

　　1區測溫工作于11月10日開始進行，于11月16日結束;2區測溫工作于11月14日開始進行，于11月16日結束;3區測溫工作于11月6日開始進行，于11月12日結束;

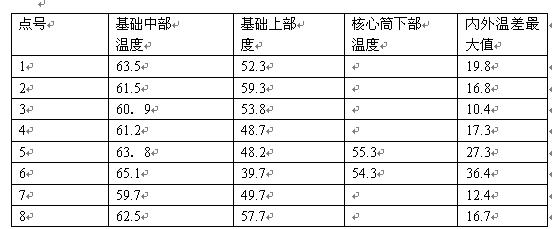

　　1區共布置8個點，其中核心筒部位布置2個點，其他整板布置7個點。測溫結果如下：均為所測最大值 單位℃

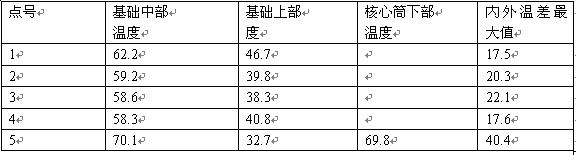

　　2區共布置5個點，其中核心筒部位布置1個點，其他整板布置4個點。測溫結果如下：均為所測最大值 單位℃

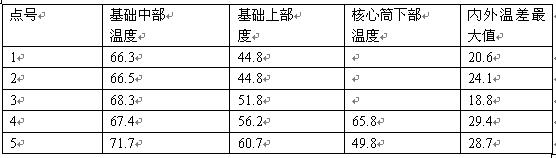

　　3區共布置5個點，其中核心筒部位布置2個點，其他整板布置3個點。測溫結果如下：均為所測最大值 單位℃

　　2、結果分析：

　　從以上測溫原始記錄資料以及混凝土內部溫度變化反映情況來看，該底板大面積底板混凝土內溫差均小于25℃，采取的溫控措施科學正確。

　　核心筒部位在砼澆筑后，在混凝土升溫階段，發現溫差逼近25℃，立即采取循環水降溫措施，并根據循環水溫度情況減低水溫，水溫控制在室外環境溫度，但測點內外溫差最大值仍略高于25℃，考慮到混凝土升溫時其體積處于膨脹階段，且彈性模量較小，混凝土主要處于受壓狀態，不會產生有害裂紋，后據仔細觀察，確實未發現有害裂紋。在降溫過程中降溫速率較平緩，在整個養護過程中混凝土的溫度梯度變化不大，因此混凝土在降溫過程中沒有因收縮產生有害裂紋。

　　本工程混凝土養護采取大面積覆蓋麻袋和塑料薄膜各一層，充分澆水養護的措施，并根據測溫情況隨時進行調整該方法可以有效地減少干縮裂縫的產生。在養護過程中，經對混凝土表面進行檢測，表面裂縫基本沒有，養護情況良好。

　　本工程大體積混凝土由于混凝土等級較高，混凝土體積較大，施工難度較高。綜合實測數據及現場監測結果，由于施工前制定了較為合理的施工方案，施工中采取了較好的養護手段，因此取得了較好的施工效果，混凝土質量合格。

　　本工程缺點是核心筒部位升溫超標，這說明對于這樣體積的核心筒，布置單層循環水管降溫效果不能完全達到要求，對于今后類似工程，循環水管可加密布置，消除溫差超標。

---
