摘要：高層建筑結構的設計與低層、多層建筑結構相比較，其結構專業在各專業中占有很更重要的位置，不同結構體系的選擇，直接關系到建筑平面的布置、立面體形、施工工期長短和施工技術的要求和投資的高低等。文章結合筆者多年來在這方面的工作經驗，就高層住宅建筑結構的設計概要進行探討。

關鍵詞：高層建筑;結構設計;措施;

隨著城市集約化用地要求的不斷提高，建筑向高發展的趨勢越來明顯，西方發達國家在把建筑向高發展的過程中，運用建筑結構優化設計建筑了很多經典的作品。我國也大力借鑒了這些西方高層結構建筑的成功設計，一大批造型新穎、美觀實用的高層結構建筑在東部發達地區鱗次櫛比，隨著產業西行，高層和異結構建筑也開始在西部地區落地生根。但由于目前住宅建筑結構設計周期短，任務重,大多數結構設計僅是根據已確定好的平面和豎向布置,先假定好構件尺寸,通過電算來調整結構的周期、位移、剛度比等,以至于住宅建好后在經濟、實用、安全方面留下遺憾。

一、高層建筑的細部結構設計

1.結構平面的設計與布置

平面形狀簡單、規則、對稱盡量使質心和鋼心重合。偏心大的結構扭轉效應大，會加大端部構件的位移，導致應力集中。平面突出部分不宜過長。扭轉是否過大，可用概念設計方法近似計算鋼心、質心及偏心距后進行判斷，還可以比較結構最遠邊緣處的最大層間變形和質心處的層間變形，其比值超過1.1者，可以認為扭轉太大而結構不規則。高層建筑不應采用嚴重不規則的結構布置，當由于使用功能與建筑的要求，結構平面布置嚴重不規則時，應將其分割成若干比較簡單、規則的獨立結構單元。對于地震區的抗震建筑，簡單、規則、對稱的原則尤為重要。

2.結構立體的設計與布置

結構豎向布置最基本的原則是規則、均勻。規則，主要是指體型規則，若有變化，亦應是有規則的漸變。體型沿豎向的劇變，將使地震時某些變形特別集中，常常在該樓層因過大的變形而引起倒塌。均勻是指上下體型、剛度、承載力及質量分布均勻，以及它們的變化均勻。結構宜設計成剛度下大上小，自下而上逐漸減小。下層剛度小，將使變形集中在下部，形成薄弱層，嚴重的會引起建筑的全面倒塌。如果體型尺寸有變化，也應下大上小逐漸變化，不應發生過大的突變。上下樓層收進使得體型較小的情況經常發生，對于收進的尺寸應當限制。

3.建筑基礎的設計與布置

高層建筑的上層結構載荷很大，基礎底面壓力也很大，應采用整體性好、能滿足地基的承載力和建筑物容許變形要求并能調節不均勻沉降的基礎形式。根據上部結構類型、層數、載荷及地基承載力，可以用筏型基礎或箱型基礎;當?shù)鼗�承載力或變形不能滿足設計要求時，可以采用樁基或復合地基。筏型基礎一般有兩種做法：倒肋形樓蓋式和倒無梁樓蓋式。倒肋形樓蓋的筏基，板的折算厚度較小，用料較省，剛度較好，但施工比較麻煩，模板較費。如果采用板底架梁的方案有利于地下室空間的利用，但地基開鑿施工麻煩，而且破壞了地基的連續性，擾動了地基土，會降低地基承載力;采用倒無梁樓蓋式的筏基，板厚較大，用料較多，剛度也較差，但施工較為方便，且有利于地下空間的利用。

二、高層建筑結構優化設計措施。

高層建筑結構設計的優化主要體現在以下幾個方面。

1.基礎形式的選擇。

高層建筑的基礎形式應選用整體性好,能滿足地基承載力和高層建筑容許變形的要求,并能調節不均勻沉降,達到安全實用和經濟合理的目的。以下討論平板式筏基和梁板式筏基經濟合理的問題。

平板式筏基與梁板式筏基相比較具有節約鋼材、混凝土,施工工期短等優點。住宅一般開間小,即剪力墻間距小,并且剪力墻剛度大,所以剪力墻完全可以起到梁板式筏基中基礎梁的作用。采用中國建筑科學研究院編制的JCCAD軟件, 用有限元法對不同基礎形式進行基礎計算,發現平板式筏基和梁板式筏基的板厚及配筋相差不多,但梁板式筏基卻有基礎梁的配筋、混凝土用量和基礎梁支模等情況。當采用梁板式筏基時有的基礎梁的剛度達不到它所應起到的剛度作用,計算時超筋。于是還要再增大梁的斷面。從綜合經濟效益分析, 對于采用剪力墻結構形式的高層住宅平板式筏基比梁板式筏基更經濟合理。

2.結構平面布置過程中通過計算限制結構的扭轉效應

2.1限制結構平面布置的不規則性避免產生過大的偏心而導致結構產生較大的扭轉效應�！陡邔咏ㄖ�混凝土結構技術規程》435條規定:在考慮偶然偏心影響的地震作用下,樓層豎向構件的最大水平位移和層間位移,A級高度高層建筑不宜大于該樓層平均值的1.2倍, 不應大于該樓層平均值的1.5倍。

抗震設計的A級高度鋼筋混凝土高層建筑其平面布置宜簡單、規則、對稱、減少偏心。結構平面布置必須考慮有利于抵抗水平和豎向荷載,受力明確,傳力直接,力爭均勻?qū)ΨQ(chēng),減少扭轉影響。結構剛度不對稱也會產生扭轉。所以在布置剪力墻時,應使結構均勻分布,令荷載合力作用線通過結構剛度中心,以減少扭轉影響。結構剛度不對稱產生扭轉時,通過增加墻厚來調整扭轉效應效果不佳。高層剪力墻結構住宅中剪力墻影響剛度,而剪力墻為矩形截面,慣性矩為IZ=bh3/12,b為墻厚,h為墻長。剪力墻的長度對其剛度影響很大。首先分析哪部分結構剛度大, 哪部分結構剛度小,增大剛度對結構有利,還是減小剛度對結構有利,通過增減剪力墻達到結構剛度均勻?qū)ΨQ(chēng),滿足《高層建筑混凝土結構技術規程》435條對最大水平位移和層間位移的要求。

2.2限制結構的抗扭剛度不能太弱�！陡邔咏ㄖ�混凝土結構技術規程》435條規定:結構扭轉為主的第一自振周期Tt與平動為主的第一自振周期T1之比,A級高度高層建筑不應大于0.9。

扭轉耦聯振動的主方向,可通過計算振型方向因子來判斷,在兩個平動和一個轉動構成的三個方向因子中,當轉動方向因子大于0.5時,則該振型可認為是扭轉為主的振型。

當不滿足以上要求時,宜調整抗側力結構的布置,增大結構的抗扭剛度。如在滿足層間位移比的情況下,減小某些(中部)豎向構件剛度,增大平動周期,加大端部豎向構件抗扭剛度,減小扭轉周期。

2.3高層住宅轉角窗處的構造處理。角部墻體開洞,與角部墻體不開洞的剪力墻結構相比,結構整體效應影響頗大,結構的抗側力剛度、自振周期、地震作用等均有不同程度的差異,角部墻體開洞的剪力墻結構其外墻內力明顯增大。開洞的角部各構件扭轉效應明顯,特別是洞口處的連梁,需配置抗扭鋼筋,轉角處樓板宜局部加厚,配筋宜適當加大,在轉角處板內設置連接兩側墻體的暗梁。

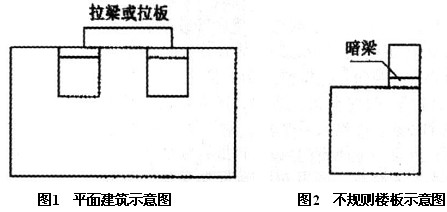

2.4高層建筑平面凹入較深時構造處理。如圖1所示的建筑平面凹入較深,平面不規則,容易發生震害,在不妨礙建筑使用的原則下可以采取以下措施:設置拉梁或拉板(板厚為250mm ~300mm),拉梁拉板內配置受拉鋼筋。滿足梁板最小配筋率要求。

2.5不規則樓板的計算。在居住建筑中由于平面使用功能的需要,常出現如圖2所示的不規則樓板,以往處理方法在缺口設梁,這樣影響建筑的美感�，F(xiàn)在設計中改設暗梁,梁適當加寬。樓板的承載力潛力較大,計算時可按一般梁計算。

三、結語。

結構設計沒有絕對最佳的標準模式,只有通過不斷地探索、比較,去尋求相對的最優。因此我們每一個結構工程師應不斷地追求盡善盡美的設計思想,不只盲目照搬規范和依賴計算機程序作設計,用自己的結構設計概念、經驗、判斷力和創造力為業主和社會設計出更好的建筑。
