導軌式電動爬架在高層建筑中的使用分析
肖學林
摘要：爬架在高層建筑中使用的系統組成、工作原理、技術指標，升、降工藝流程及使用效益
關鍵詞：爬架 系統組成 工作原理 技術指標 工藝流程 使用效益

一、導軌式電動爬架的概述及工程實例
導軌式電動爬架簡稱爬架，作為高層，超高層建筑施工的一種輔助施工技術，適用于在28m～54m之間的高層建筑物、工業及民用（框架、剪力墻結構），爬架在高層建筑物中與傳統落地式腳手架、懸挑式腳手架相比、它占用材料少，占地面積少，耗費人工少，不影響施工進度，有突出工地窗口形式的優點；尤其是較低的成本和重復周轉使用的特點；一般按照3～4.5層樓用雙動葫蘆上升到施工樓層，并安裝固定好，以便建筑工人進行結構施工、鋼筋綁扎、模板施工、砼澆注、以及下一層拆模周轉使用等需求；降落時能滿足裝修施工時打底、抹灰、涂料噴涂、貼面、玻璃幕墻安裝等作業。
昆明尋甸環路旁某小區，建筑面積25000M2，高層12棟各棟15層，層高為3～3.3米，建筑總高度為45米至49米之間，全剪力墻結構，選用導軌式電動爬架，根據各棟號的軸線長度及結構形式，經過計算設置的吊點機位數量為：18～45個不等，每棟各分兩片提升，兩片之間留30cm間隙，外架升降時拆開，使用時用短鋼管連接并進行底部和側面的封閉。
二、導軌式電動爬架的組成、工作原理及主要技術指標：
本工程導軌式電動爬架由六大部分組成：主框架，支承框架，附著支撐裝置，架體，同步升降系統—雙動葫蘆和同步升降控制柜。
1.主框架
本工程以Ф48mm×3.5mm鋼管和2[6.3槽鋼作為弦桿，Ф32mm×3.0mm鋼管為腹桿，焊接成強度大、剛度好的主框架標準節，標準節之間用法蘭盤、螺栓連接。槽鋼的開口槽與附著支撐裝置上的導向爪相配合，起導向防傾作用；槽鋼的翼緣板上焊有防墜齒，它與附著支撐裝置上的防墜桿相配合，起固定腳手架和防墜作用。這樣，主框架通過設在建筑物上的附著支撐裝置，將荷載傳給建筑物。
2.支承框架
本工程以Ф48mm×3.5mm鋼管和70mm×50mm×5mm的矩管為弦桿，Ф32mm×3.0mm鋼管為腹桿焊接成強度、剛度都好的片式桁架，直接承受相鄰主框架之間架體傳遞的荷載，并通過U型螺栓將其傳給主框架。支承框架長度做成7.8m、5.9m、4.95m、4m和3.05m五種長度。
3.附著支撐裝置
本工程該裝置用型鋼焊接成強度大、剛度好的鋼架，裝配時用2根M33的螺栓通過設在建筑物上的預留孔將其固定在建筑物上，是整個腳手架的受力點。該裝置上還設有導向、防傾、防墜裝置，與設在主框架上的導軌（即2[6.3槽鋼）配合，可起導向、防傾、防墜作用。防墜裝置是利用棘輪棘爪的原理進行工作的，固定在導軌上的防墜齒相當于一直徑無窮大的棘輪，固定在該裝置上的防墜桿相當于棘爪，下降時防墜桿與雙動葫蘆的起重鏈間用鋼絲繩連接，正常運行時，該裝置不起作用，腳手架可順利通過；當起重鏈斷裂或因其它原因葫蘆承重消失，腳手架開始下墜時，防墜裝置被激活，防墜桿頂住防墜齒，防止腳手架墜落。
4.架體
腳手架本工程為雙排腳手架，由Ф48mm×3.5mm的鋼管和扣件組成，架體寬度700mm，立桿間距1500，每步架高1800mm，整個腳手架雙排架高7步，頂部單排架高1600mm，架體總高約12.6m。單排1.6m，在架體第1、3、6、7步架共鋪設4步腳手板，可滿足主體結構施工時2層同時作業、外墻裝飾施工時3層同時作業。腳手架外立面用密目式安全網封蔽，底部用竹串片腳手板、10mm竹膠板加密目式安全網進行封蔽。底部離墻間隙用10mm的竹膠板封蔽，外架升降時拆除，到位以后恢復。
5.雙動葫蘆
本工程用雙動葫蘆的額定起重量為5噸，單臺凈重約41.5Kg，只相當于相同起重量的現有電動葫蘆重量的39%，較好地解決了現有電動葫蘆笨重，不便于轉移、特別是高空人工轉移的問題。每臺環鏈葫蘆既可手動調節，也能電動操縱。手動主要用于升降前環鏈葫蘆初始受力狀態的調節；電動則完成升降過程的自動運行。
6.同步升降控制柜
本工程升降控制柜包括電控系統和操作臺,它做成手提箱式結構,“箱子”的重量約35Kg，便于人工轉移。其電控系統由單片機完成信號采集，處理和程序控制，能夠?qū)Ω鞯觞c運行狀態進行自動顯示，對腳手架的同步升降進行自動調整。當腳手架在升降過程中，任兩個吊點間運行不同步量達到規定值（約20 mm）時，單片機就會根據裝在葫蘆上的位置反饋信號，使提升（下降）較快的吊點停止運行，等候提升（下降）較慢的吊點齊步，如果在規定的時間內同步，就繼續提升（下降），否則就自動切斷電動機的電源，停止整架的提升（下降），同時報警并指示故障位置。等故障排除后，再提升（下降）。如果某一個或幾個吊點的位置傳感器損壞，或者驅動電動機損壞，系統都會在任何兩個吊點測量不同步量達到規定值時作出反應，不會引起安全事故。
7.主要技術指標
（1）、設計荷載：本工程主體結構施工時按2層同時作業 （每層荷載 3.0KN/m2）、外墻裝飾施工時按3層同時作業（每層荷載2.0 KN/m2）。
（2）、吊點間距：根據本工程結構形式，在4000mm~8000mm之間調整，吊點間距不異。
（3）、任兩個吊點間運行不同步量最大允許誤差：20mm左右。
（4）、同步提升或下降速度：約100mm/min左右。
（5）、防墜制動距離：不大于80mm。
（6）、電動機總?cè)萘浚?10瓦×n（每片吊點數）
（7）、主框架重：90kg/節；支承框架重：110kg/節。
三、導軌式電動爬架的使用效益：
根據本工程使用的懸挑腳手架和導軌式電動爬架進行主要技術和經濟比較，導軌式電動爬架有明顯的效益。

技術分析 架子、圍護一次成形，提升速度為10cm/min，經過程數據統計，生產效率比懸挑架子提高約50%；工人勞動強度約為挑架的1/2左右。
經濟分析 經過程數據統計：直接經濟投資比懸挑架子節約20%左右；間接經濟效益60%左右。

四、導軌式電動爬架的升、降工藝流程：

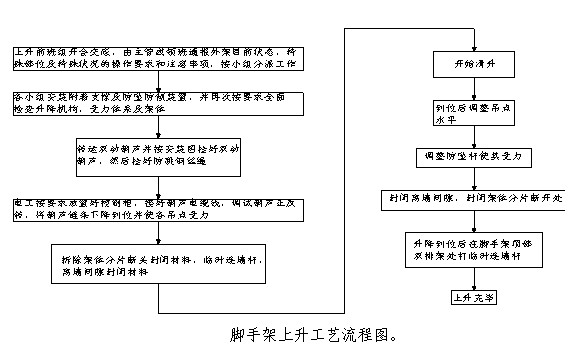

1.腳手架上升工藝流程

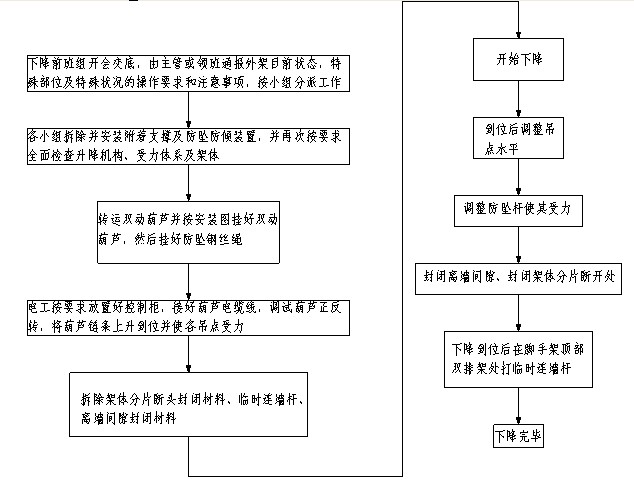

2.腳手架下降工藝流程



腳手架下降工藝流程圖

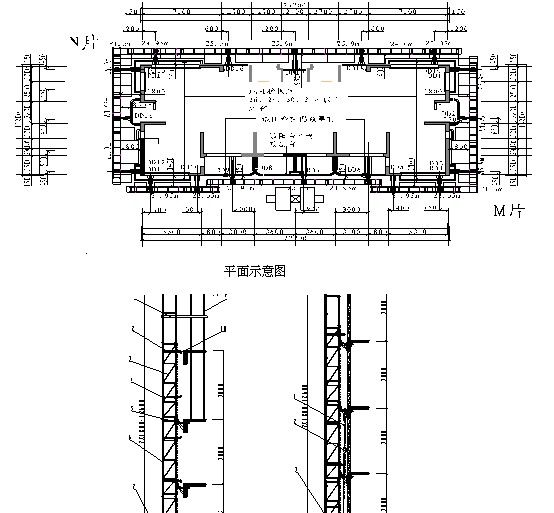

五、附著式升降腳手架的相關節點及平面布置：

平面示意圖



六、結束語：
1、效益是企業的核心，應用建筑新技術，縮短工期，降低成本，為企業增效。使用爬架將是一次投資，多次受益。
2、使用爬架，具有明顯的優點，加快施工速度，縮短施工工期。
3、使用爬架，能降低操作人員的勞動強度。
4、使用爬架，安全可靠，經濟合理。

七、參考文獻：
1、建筑施工扣件式鋼管腳手架安全技術規范（2002版） JGJ130—2001
2、PKPM施工技術腳手架計算計算軟件。
3、建筑施工附著升降腳手架管理暫行規定
4、建筑工程施工安全技術操作規程 中國建筑工業出版社
