摘要：現今隨著我國電力事業快速的發展,電網日趨復雜,低壓用電負荷日益增長,大量的無功功率在電網中流動形成線損,降低了電能的電壓質量和電網經濟效益。為此，本文主要對電力系統無功補償原理、控制策略、經濟效率及措施進行了闡述。
　　關鍵詞:電力系統；功率；無功補償；控制措施
　　1無功功率補償原理

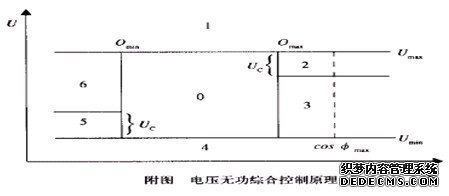

　　在交流電路中，純電阻元件中負載電流與電壓同相位，純電感負載中電流滯后電壓900，純電容負載中電流超前電壓900，也就是說純電容中電流與純電感中的電流相位差為1800，可以相互抵消，即當電源向外供電時，感性負荷向外釋放的能量由容性負荷儲存起來；當感性負荷需要能量時，再由容性負荷向外釋放的能量來提供。能量在兩種負荷間互相交換，感性負荷所需要的無功功率就可由容性負荷輸出的無功功率中得到補償，實現了無功功率就地解決，達到補償?shù)哪康摹?br /> 　　2電力無功自動補償?shù)目刂撇呗?br /> 　　按電壓無功綜合控制，采取的控制策略如附圖所示：

　　① 運行點在0區，即電壓合格，無功也合格，不動作。
　�、谶\(yùn)行點在1區，即電壓越上限，控制策略為切電容。
　�、圻\(yùn)行點在2區，即電壓合格但接近于上限，與電壓上限的距離小于UC，無功越上限，此時控制策略為不動作。
　�、苓\(yùn)行點在3區，即電壓合格且遠離電壓上限，無功越上限，此時應進一步考慮功率因數的值，如果功率因數小于功率因數下限(無功越大，則功率因數越小)，則投電容，否則，不動作，這樣做主要是為了防止負荷較大時投切頻繁，類似于按無功和功率因數綜合控制。
　�、葸\(yùn)行點在4區，即電壓越下限，控制策略為投電容。
　�、捱\(yùn)行點在5區，即電壓合格但接近于下限，與電壓下限的距離小于UC，無功越下限，此時控制策略為不動作。
　�、哌\(yùn)行點在6區，即電壓合格且遠離下限，無功越下限，控制策略為切電容。
　　3.無功補償?shù)慕?jīng)濟效益
　　對于電力系統而言,執行無功就地補償?shù)脑瓌t,在高壓側或低壓側均需進行補償。目前,低壓側的無功補償嚴重不足,大量的低壓無功集中在10kV變電站才得到補償,使得10kV變電站10kV母線的無功嚴重不足,增大了配電變壓器、10kV線路和低壓線路的損耗,降低了10kV及以下配網的出力和電壓質量。如果在低壓負荷側進行補償,可減少10kV線路、配電變壓器和低壓線路的損耗,又可提高配電變壓器、10kV線路和低壓線路的利用率及負載端的端電壓,所以補償電容器的安裝越靠近負載端,供電部門和用戶可獲取的經濟效益越大。尤其在農網中,低壓臺區供電半徑較大,低壓網線路殘舊,要徹底改造投資很大,就地安裝低壓無功補償裝置,效益更加顯著。
　　因?yàn)樵诘蛪簜?cè)裝上了電容器,無功電流由電容器提供,所以在進行電網設計時,僅考慮有功電流即可,如此可大大節省變壓器及輸電線路的投資。對于已有的電網,也能夠提高電網的出力。例如:一條配電線路線損率為10%,功率因數由0.7提高到0.95,線損率減少4.57%;一臺容量為630kVA的進線變壓器功率因數由0.7提高到0.95,變壓器可增容25%,按每kVA為4000元計算,可節省63萬元。還有,可節約低功率因數用戶所增加的力率電費,此外,每年還可節約一筆額外的線損電費。
　　4.無功功率補償措施
　　無功功率補償?shù)姆椒ê芏�，�?duì)于感性負荷電力企業通常采用并聯電容器進行補償。安裝并聯電容器進行無功補償時，電容器安裝容量的選擇，可根據不同目的來確定。補償方式可采取集中、分散或個別補償三種方式。
　　4.1補償容量的確定
　　4.1.1按提高功率因數確定補償容量
　　設最大負荷月的平均有功功率為P（KW），cosφ1;為補償前的功率因數，cosφ2為補償后的功率因數，則補償容量可用下述公式計算
　　QC=P（√1/cos2φ1-1-√1/cos2φ2-1）
　　=P（tgφ1-tgφ2）
　　當需要功率因數，提高到大于cosφ2，小于cos2φ3（理想功率因數）時，則補償容量應滿足下述不等式P(tgφ1-tgφ2)≤QC≤P(tgφ1-tgφ32)
　　即√1/cos2φ1-1-√1/cos2φ2-1≤QC≤√1/cos2φ1-1-√1/cos2φ3-1
　　4.1.2按提高運行電壓來確定補償容量
　　按提高電壓要求確定補償容量的方法適用于以調壓為主的樞紐變電所和電網末端的用戶變電所，其補償容量按提高電壓的要求，采用近似計算法求出
　　Qc=△uu2/x
　　式中△u———需要提高的電壓值（V）；
　　u2*———需要達到的電壓值（kV）；
　　X———線路電抗（Ω）。
　　4.1.3按降低線損確定補償容量
　　它可以說明補償容量與線損降低率之間的關系，cosφ1為補償前的功率因數，cosφ2為補償后的功率因數
　　△A(%)=［1-（cosφ1/cosφ2）2］×100%
　　4.1.4按感應電動機空載電流確定補償容量
　　當對感應電動機進行個別補償時，應按其空載電流來選擇電容器的容量
　　Qc≤√3UeIOkvar
　　式中Ue———電動機額定電壓（kV）；
　　I0———電動機空載電流（A）。
　　4.1.5按變壓器的容量確定補償容量
　　在對配電變壓器進行補償時，其補償容量為
　　Qc≤(IO%+β2Uk%)Se×10-2kvar)
　　式中I0%———空載電流百分值；
　　Se———變壓器額定容量（kVA）；
　　UK%———短路電壓百分值；
　　S———負載平均功率（kVA）
　　β———負荷率，β=S/Se
　　4.2無功補償?shù)姆绞?br /> 　　4.2.1負荷的無功功率補償
　　當無功補償系統處于獨立工作狀態時，補償點的選取直接影響到補償效果。尤其在距離較長的線路上進行集中補償，如農電網線路，補償點的影響更加明顯。一些距離很長或帶有特殊負荷的線路(如電氣化鐵路的機車牽引電力線)為保證補償效果，往往在一條線路上安裝多臺補償設備。安裝點的選取與線路上負荷的分布情況直接相關。對于低壓配電網而言，其負荷一般是沿線路均勻分布的，為使補償前、后的降損效果最大，必須確定補償容量和位置，分三種情況。
　　4.2.1.1單點補償
　　在無功負荷沿線均勻分布的條件下，對單點補償而言，補償?shù)攸c(diǎn)應裝設在距線路首端為線路全長的2/3處，補償容量為全線所需無功容量的2/3時，線損下降值將為最大。在此情況下，線損下降率為

　　4.2.1.2兩點補償
　　可求出極值為Q1=Q2=2/5，L1=2/5，L2=4/5。因此Q1應裝設在距首端2/5L處，Q2應裝設在距首端4/5L處，Q1、Q2的值為線路所需無功的2/5倍。線損下降率為

　　4.2.1.3n個補償點
　　具有n個補償電容時，第i個補償電容器的安裝位置為補償后的線損值為
　　補償后的線損值為

　　線損下降率為

　　4.2.2線路及配電變壓器中無功損耗的補償
　　當線路輸送功率時，線路感抗上所消耗的無功功率為

　　式中，XL為線路全長的感抗，單位Ω；If為流過線路的負荷電流，單位A；P1,Q1和P2,Q2為線路首端和末端的線電壓，單位：kV。對于10kV線路來說感抗值是均勻分布的，因此由線路感抗所造成的無功潮流是均勻遞增的變壓器勵磁無功損耗主要消耗在勵磁電抗上，表達式為QT=3l0Xm
　　5實例計算分析
　　某10kv配電線路上共有配變78臺，總?cè)萘縎e=9315KVA，系統平均功率因數cosφ1=0.8，現對配電變壓器的空載無功損耗進行補償，安裝容量按配電變壓器容量的6%A計算，c=Q%.Se=0/06Se分別對配電變壓器進行低壓電容器的安裝，試計算一年的經濟效益（設每千乏電容器綜合費用K為50元，年運行小時T年=8000小時，購電價C=0.413元/kWh，負載率β=0.3，綜合線△A%=6.7%）。
　　5.1計算補償后系統的平均功率因數
　　cosφ2=cosφ1/√1+（△Q%/β）2-2△Q%/β√1-cos2φ1
　　=0.8/√1(0.06/0.3)2-20.06/0.31-0.82
　　=0.894
　　5.2計算線損率降低值
　　△A1%=(1-cos2φ1/cos2φ2)×100%=(1-0.82/0.8942)×100%
　　=19.9%
　　5.3計算減少損失電量
　　△A=β.Se.T年.cosφ1.△A%.△A%
　　=0.3×9315×8000×0.8×6.7%×
