摘要：隨著智能電網的不斷發展和完善，為了能夠方便直觀的科學化管理、快速高效的維護電網，智能電網需要對電力線路和設備基礎信息數據進行采集。應用(GPS)CORS技術對電力管線設施進行測繪，同時，利用衛星影像圖進行核查，通過兩項技術的交互應用，提高數據的準確性和外業采集的高效性。

關鍵詞：(GPS)CORS技術;智能電網;電力普查

Abstract: with the development of the intelligent power grid and perfect, in order to be able to convenient intuitive scientific management, highly efficient maintenance power network, intelligent power grid power lines and equipment need to basic information data are collected. Application (GPS) CORS of electric power line facilities technology of surveying and mapping, and at the same time, using satellite image map checks, through the two technologies of interactive applications, improve the accuracy of the data and field collection of high efficiency.

Key words: (GPS) CORS technology; Smart grid; Power census

隨著GPS技術的飛速進步和應用普及，利用多基站網絡RTK技術建立的連續運行衛星定位服務綜合系統(CORS系統)已經逐漸成為城市測量主要手段，CORS技術具有定位精度高、實時快速應用、全天候服務等特點，定位精度滿足電力管線測量精度。故CORS技術在電力管線普查中得到了廣泛的應用。利用衛星影像圖的高清實物照片對所測得的數據進行核查，清晰地檢查外業測量中的路線和可能出現錯誤的地方，保證所測得的數據準確性。

1、 CORS系統工作原理

CORS系統是衛星定位技術、計算機網絡技術、數字通訊技術等高新科技多方位、深度結晶的產物。它由基準站網、數據處理中心、數據傳輸系統、定位導航數據播發系統、用戶應用系統五個部分組成，各基準站與監控分析中心間通過數據傳輸系統連接成一體，形成專用網絡�；鶞收揪W(wǎng)負責采集GPS衛星觀測數據并輸送至數據處理中心，同時提供系統完好性監測服務。系統的控制中心接收各基準站數據，進行數據處理，形成多基準站差分定位用戶數據，組成一定格式的數據文件，分發給用戶。數據處理中心24小時連續不斷地根據各基準站所采集的實時觀測數據在區域內進行整體建模解算，自動生成一個對應于流動站點位的虛擬參考站通過現有的數據通信網絡和無線數據播發網，向測量用戶發送載波相位差分修正信息，以便實時解算出流動站的精確點位。

2、 CORS系統的特點

CORS系統徹底改變了傳統RTK測量作業方式，改進了初始化時間、擴大了有效工作的范圍;采用連續基站，用戶隨時可以觀測，使用方便，提高了工作效率;擁有完善的數據監控系統，可以有效地消除系統誤差和周跳，增強差分作業的可靠性;用戶不需架設參考站，真正實現單機作業，減少了費用;使用固定可靠的數據鏈通訊方式，減少了噪聲干擾;提供遠程INTERNET服務，實現了數據的共享;擴大了GPS在動態領域的應用范圍，更有利于車輛、飛機和船舶的精密導航。

3、 CORS系統的坐標系統

CORS系統在測量中統一使用WGS-84坐標系統,高程基準一般采用1985國家高程基準。通過計算7參數對不同坐標系進行相互轉換，比如WGS-84坐標系統轉換成國家80坐標系統 具體方法如下：

1) 在測區內選取均勻分布的4個以上控制點，分布測得兩個坐標系坐標及高程。

2) 通過COORD坐標轉換軟件計算7參數，然后將WGS-84坐標系統轉換成國家80坐標系統。

3) 在轉換好的80坐標系統中抽取幾個檢查點，實地校驗。

4、 CORS系統測量的精度

實時CORS系統定位外符合中誤差平面優于3cm,高程5cm。滿足管線測繪標準。

5、 影響CORS系統測量的主要因素

按照各地的CORS系統正確設置好IP地址、服務端口、源節點、用戶名和密碼等;正確安裝GPS接收機的SIM卡，確保SIM卡使用費用;并且在空曠的地方連接好儀器，得到固定解后，開始進行外業測量;當周圍有大型建筑物、樹木、高壓輸電塔等時都會影響測量;除此之外，云層過厚、電離層活躍、接受衛星數過少及使用儀器質量等原因也會造成測量信號差，無法精確定位。造成測量點位發生偏差或飛點。

6、 衛星影像圖的矯正

1) 根據測區所在的位置，通過稻歌底圖下載軟件下載清晰的衛星影像圖。

2) 比較原有的CAD地圖和衛星影像圖，在衛星影像圖上均勻地選取明顯清晰可見的地物控制點3~5個。

3) 對所選的控制點實地進行踏勘實測，如有無法測量的或地物點發生變化的，需要重新選擇控制點，精確測量。

4) 通過CAD、MAPGIS、ARCGIS等專業軟件對影像圖進行校準，CAD中的具體做法如下：

(1)、在CAD中插入衛星影像圖，把所測的控制點導入到CAD圖中，然后全屏顯示。

(2)、把影像圖移動到控制點附近，利用CAD圖像校準功能，放大影像圖上的控制點準確地選取控制點，輸入實測坐標，依次從左上角、右下角、右上角、左下角位置填入所測的點坐標，完成后點擊圖像校準功能。

(3)、校準完成好，利用實測數據進行檢查，看偏差是否在誤差范圍內，如超出范圍，重新進行校準，直到誤差達到允許值。

7、CORS系統在青島管線測繪中的應用

青島電力局管線測繪項目主要對整個青島市區范圍內的桿塔、配電站、箱變、分支箱等設備進行測繪。

(1)、主要采用CORS系統進行外業數據采集

(2)、平面基準采用WGS-84坐標系統，高程基準采用1985國家高程系統，地圖投影采用高斯-克里格投影，按3°帶劃分。

(3)、數據格式電網數據為電子表格，矢量數據格式為“.dwg”

(4)、管線數據采集主要包括架空線路數據采集、電纜數據采集和對應電壓等級站房數據采集三個方面;架空線路的采集精度將在±1.5米;配電站房的采集精度極大值為±0.5米;電纜線路數據采集的精度應將在±0.3米;每個桿塔拍攝2張能清晰看到桿上設備的照片(桿塔全貌、桿塔塔牌)，并按照統一規則進行命名;采集站房(開關站、配電室、箱式變等)坐標，拍攝2張能清晰看到站房的照片。其中設備照片在以后巡視過程中逐漸完善。

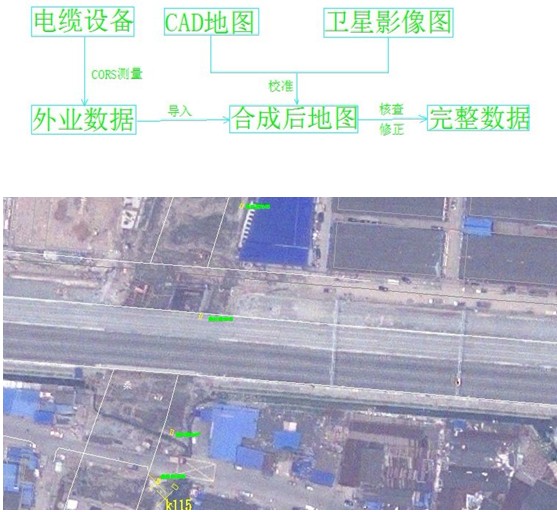

(5)、外業流程圖

在電纜普查中，我們根據青島管線測量提出的精度要求，選擇了CORS系統進行外業測量，CORS技術具有定位精度高、實時快速應用、全天候服務等特點，定位精度滿足電力管線測量精度。但由于CORS系統也受到天氣、周圍環境和儀器等因素的影響，會出現信號差，無法得到固定解甚至出現飛點的情況，所以外業數據的檢查就非常重要，我們采用衛星影像圖精確校準后把外業數據導入到合并的地圖中進行核查，通過與實際的地物進行核對，我們可以避免由于CORS系統出現的誤差情況，進行及時的調整和糾正，保證數據完整性和準確性。

隨著CORS系統迅猛發展，應用越來越廣泛，測繪儀器操作越來越簡單，它的優點在電纜普查中得到了充分的體現，也有一些不足之處，比如受外界影響因素很多。同時，最近幾年衛星遙感技術不斷成熟，衛星影像圖的清晰度不斷提高，在測繪領域中廣泛應用。所以當我們把這兩門技術綜合的應用實踐中，一定能夠提高工作效率，發揮科技進步的最大優越性。

參考文獻：

[1]祁芳.劉暉.GPRS技術在CORS系統中的應用[J]. 山東科學技術出版社.2003

[2]豐勇.郭義.GPS連續運行參考站系統(CORS)原理及應用. 科學技術與工程.2006

[3]王紅.連續運行參考站系統(CORS)淺析之地質論文.中國地質出版社.2007

[4]王國明. 呂德風.基于VirtuoZo數字攝影測量系統的正射影像制作.黑龍江教育出版社.2005

[5] 楊玉忠 .劉玉財.網絡RTK技術在管線測量中的應用.測繪空間與地理信息.2004

---
