毛　利　鑫

摘要:HM水電站屬于小流量、高水頭的引水式電站，該電站壓力管道部分全線采用地下埋管，調壓井與主廠房之間采用一豎井一平洞連接。本文結合壓力鋼管設計，對壓力鋼管主、岔、支管的總體布置、水力計算、管材及壁厚選擇、結構設計進行分析。
關鍵詞: 地下埋管   豎井　外水壓力   結構設計分析  岔管
Abstract: HM hydropower station belongs to a small flow, high water head of water diversion type power station, the power of the pressure piping all buried pipes, surge tank and main building between the shaft well a flat a hole connection. Combining with the design pressure pipe, steel pipe to pressure the bifurcation, pipe, the overall layout, hydraulic calculation, piping and wall thickness selection, structure design for analysis.
Keywords: buried pipes external water pressure of vertical shaft structure design analysis bifurcation pipe


中圖分類號：TU318        文獻標識碼：A         文章編號：
1 工程概況
HM水電站發電引用流量19.71 m3/s,總裝機容量為3×25MW，年發電量3.6125億kW·h，其年利用小時數為4817h。
2 水力計算
選定主管直徑為3.0m、2.8m、2.6m和2.2m四種，支管直徑1.2m，管道過最大引用流量19.71m3/s，主管的流速為2.79～5.16m/s，支管的流速為5.81m/s，相應壩前正常蓄水位1430.0m時，壓力鋼管的最大靜水頭為457m，在該水頭下，電站帶滿負荷時，水頭損失按9.67m計。
電站引水系統為一管三機布置，經計算該電站ΣLV=4426.6m2/s，GD2=180t.m2，按三臺機同時甩100%負荷進行調保計算，噴針關閉時間為20s時，壓力上升率為7%，最大壓力上升絕對值為487.9m；壓力管道的設計最大壓力設計值按規范要求不小于正常蓄水位鋼管靜水壓力的10%，所以設計值為502.7m。對照規范，該電站調節保證計算滿足規范要求。
3鋼管管材選擇及結構設計
本工程壓力管道的設計分為高程1330m以上豎井段鋼筋混凝土襯砌設計和1330m高程以下豎井、平洞鋼襯鋼筋混凝土襯砌設計和岔支管段的砼包管設計共三部分。
鋼筋砼襯砌設計開挖斷面為直徑3.8m的圓形斷面，全斷面采用C20鋼筋砼襯砌，襯砌厚度0.4m，襯砌后過水斷面直徑為3.0m的圓形斷面。并進行固結灌漿處理。
以下結構計算專門針對后兩部分的設計進行論述。
3.1計算假定及原則
（1）豎井段埋管按鋼襯鋼筋混凝土設計；平洞段埋管內水壓力原則上由鋼板單獨承擔，抗力限值σR按地下埋管取值；岔支管砼包管段按明管設計。
（2）所有材料都在彈性階段工作，圍巖為各向同性材料且在開挖后已充分變形。
（3）全部外壓由鋼管承擔。
（4）軸向應力一般不大，應力分析中不計入。
3.2主管及支管段結構設計
（1）鋼襯抗內壓計算公式：
t=+1000K0(-)
式中：t—鋼管管壁厚度
p—內水壓力設計值（N/mm2）
r—鋼管內半徑
—鋼管結構構件的抗力限值，=
式中：—結構重要性系數，本工程壓力鋼管道為3級，取=1；
—設計狀況系數，持久狀況：=1.0，短暫狀況：=0.9，偶然狀況：=0.8
—結構系數，本工程均采用雙面對接焊，焊縫系數為0.95，所以明管=1.6，埋管=1.3，支管段部分廠內明管=1.92；
f—鋼材強度設計值（N/mm2）。
K0—圍巖單位抗力系數較小值（N/mm2）
Es2—平面應變問題的鋼材彈性模量（N/mm2）
δ2—縫隙值
δ2=δb+δs+δr
式中：δb—施工縫隙值；
δs—鋼管冷縮縫隙值；
δr—圍巖冷縮縫隙值；
（2）光面管抗外壓穩定計算公式：
t=612
式中：t—鋼管管壁厚度
—鋼材屈服點（N/mm2）
r—鋼管內半徑

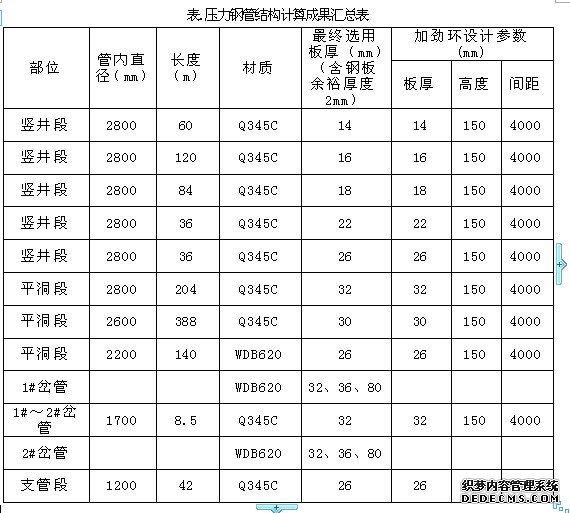

整個埋管段的平洞段洞頂120°范圍內作回填灌漿處理，回填灌漿外壓取為0.3MPa。結合持久、偶然和短暫三種狀況，進行主管和支管段抗內壓和抗外壓穩定計算，在充分考慮了運輸、施工吊裝、混凝土澆筑時的壓力、灌漿壓力、外水壓力，管道首段還考慮了內水負水錘，經過各種計算分析，主管段采用Q345C鋼和國產WDB620高強鋼，支管段采用Q345C鋼，在確定了管道板厚后、進行抗外壓穩定分析，均滿足抗外壓穩定的管段，進行構造性加勁環形式及布置設計，壓力鋼管結構計算成果見表。
3.3岔管結構設計
（1）體型選擇及設計
岔管體型，初擬1#岔管采用非對稱“Y”型內加強月牙肋鋼岔管，2#岔管采用 “卜”型內加強月牙肋鋼岔管。
其中1#岔管HD值為1105.94m2，分岔角為72度，按明岔管設計，結構計算表明，如果采用Q345C鋼板，板厚已高達45mm，根據規范要求，制安存在焊接過程中的預熱后熱，給制作安裝帶來很大困難，本階段決定采用已在多個水電站成功使用的國產WDB620高強鋼板制作，其最大壁厚為36mm，肋板厚度為80mm，其板材的最大優點就是制安過程不需要預熱后熱，既有技術保證，又有較好的經濟性。
2#岔管HD值為854.59m2，分岔角為70度，按明岔管設計，結構計算表明，采用Q345C鋼板，其最大壁厚為34mm，肋板厚度為80mm。本階段仍采用國產WDB620高強鋼板制作，其最大壁厚為34mm，肋板厚度為80mm。
（2）岔管管壁計算
a、計算方法和公式
鋼管結構構件的抗力限值計算公式
=
式中：—結構重要性系數，本工程壓力鋼管道為3級，取=1；
—設計狀況系數，持久狀況：=1.0，短暫狀況：=0.9，偶然狀況：=0.8
—結構系數，采用雙面對接焊，焊縫系數為0.95，
正常運行：整體膜應力 =1.6×1.1=1.76
           局部膜應力 =1.3×1.1=1.43
  局部膜應力+彎曲應力 =1.1×1.1=1.21
f—鋼材強度設計值（N/mm2）。
b、岔管處設計內水壓（含水錘壓力）
本階段設計內水壓（含水錘）按502.7m計。
c、岔管壁厚計算
按膜應力估算的管壁厚度ty1：
ty1=
式中：ty1—按膜應力估算的壁厚；
p—設計內水壓力（N/mm2）；
R—該節管殼計算點到旋轉軸的旋轉半徑（即垂直距離），對于等徑管即為鋼管半徑；
A—該節鋼管的半錐頂角；
—壓力鋼管結構構件按整體膜應力計的抗力限值（N/mm2）；
按局部應力估算的管壁厚度ty2：
ty2=
式中：ty2—按膜應力估算的壁厚；
p—設計內水壓力（N/mm2）；
R—該節管殼計算點到旋轉軸的旋轉半徑（即垂直距離），對于等徑管即為鋼管半徑；
A—該節鋼管的半錐頂角；
—壓力鋼管結構構件按整體膜應力計的抗力限值（N/mm2）；
式中：
k2—腰線轉折角處應力集中系數邊。
d、最終計算選定結果見表。
